A型双向平衡阀
这些阀用于控制执行元件和油路块的双向移动，为了实现以下功能：
控制负载的压降：负载的压力不会使阀弹开，因为此阀可以防止来自执行元件的任何气冲压力。
限制负载可能产生的最大压力，过载或突然的抖动（负载由中心分配器控制）。
应用：

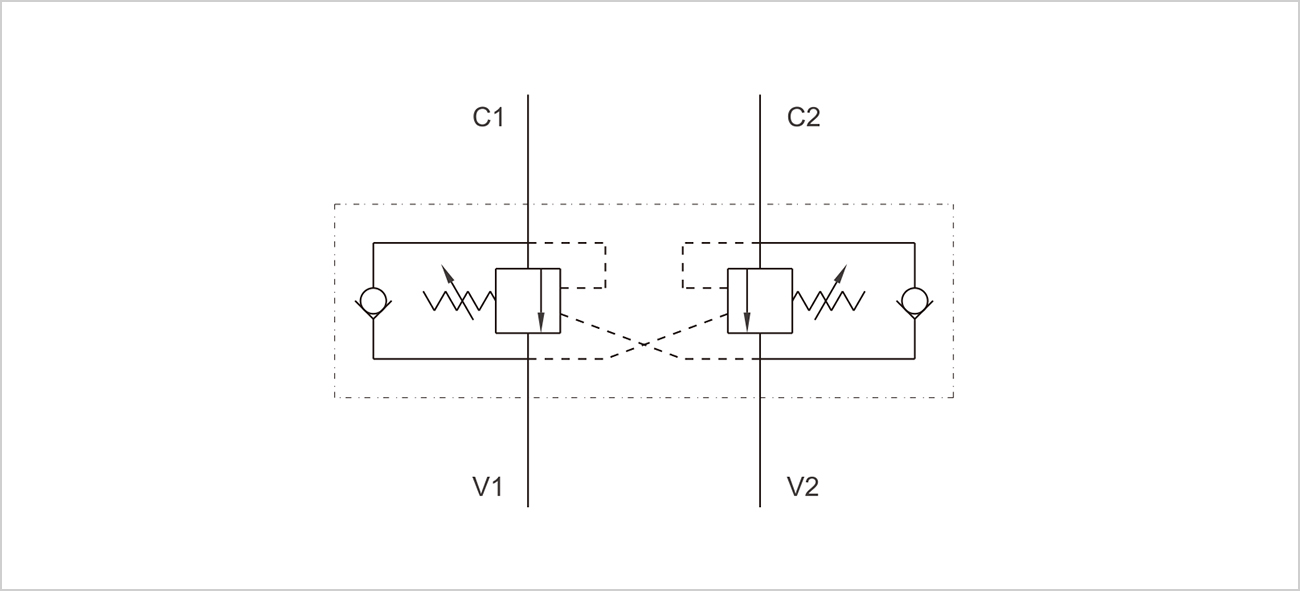

连接V1和V2到压力流，连接C1和C2到执行元件，由执行元件直接控制。直通式安装。
|
规格 |
1/4”DE/A |
3/8”DE/A |
1/2”DE/A |
3/4”DE/A |
|
先导比 |
1：4.5 |
1：4.5 |
1：4.5 |
1：5.5 |
|
最大流量（L/min） |
20 |
40 |
60 |
95 |
|
最大压力（Bar） |
350 |
|||
|
型号 |
V1/V2/C1/C2 |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
D |
H |
S |
|
HYVBCD1/4”DE/A |
G1/4” |
151 |
247 |
50 |
110 |
30 |
44 |
8.5 |
60 |
30 |
|
HYVBCD3/8”DE/A |
G3/8” |
151 |
247 |
50 |
110 |
30 |
44 |
8.5 |
60 |
30 |
|
HYVBCD1/2”DE/A |
G1/2” |
151 |
247 |
50 |
110 |
30 |
44 |
8.5 |
60 |
30 |
|
HYVBCD3/4”DE/A |
G3/4” |
190 |
304 |
65 |
143 |
44 |
64 |
8.5 |
80 |
35 |
