2位分流器
分流器可以将输入流(50/50)平均分流,再反方向将其合流，且不受压力或是流量的影响。
两个相等的执行机构，不是机械耦合，由相同的泵供给，由单个分配器控制，无论是输出或是输入，都必须同时进行。
应用:

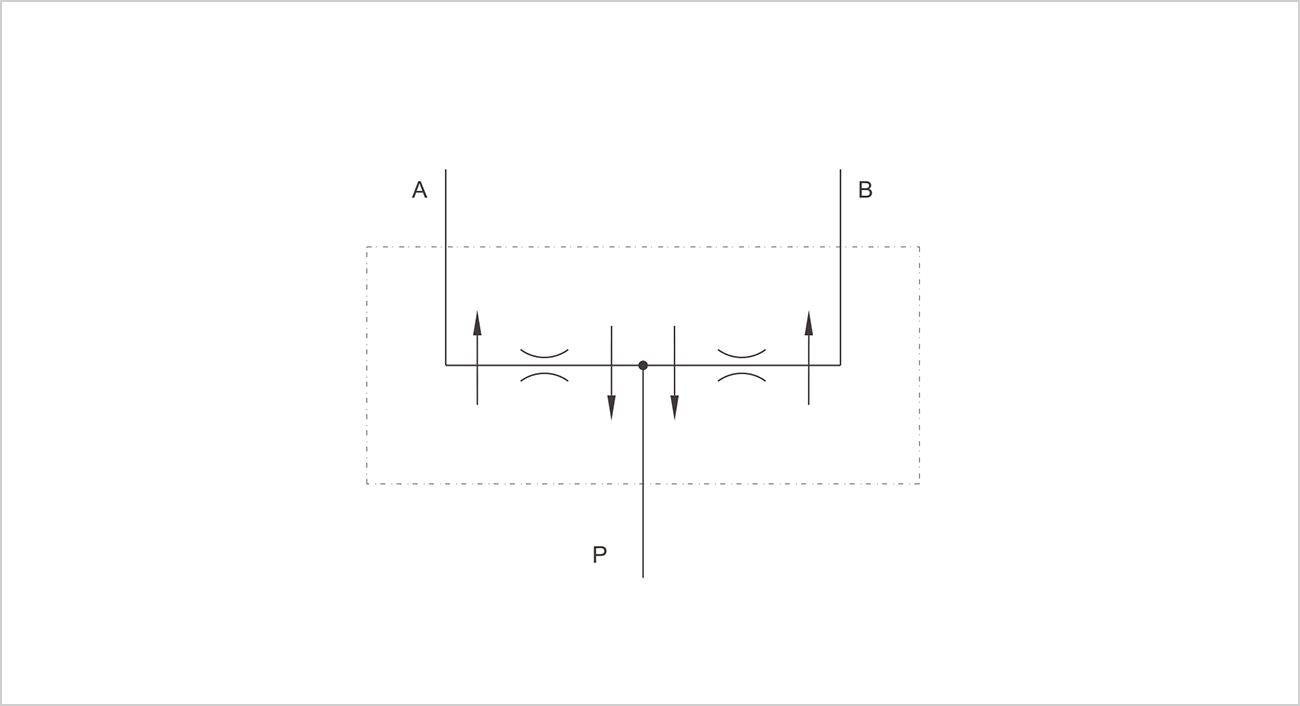

连接P到压力流量，连接 A和B 到执行机构。
|
规格 |
8 |
10 |
15 |
20 |
22 |
25 |
30 |
50 |
|
最小流量（L/min）* |
1 |
3 |
6 |
10 |
20 |
25 |
40 |
60 |
|
最大流量（L/min） |
3 |
6 |
10 |
20 |
32 |
40 |
60 |
80 |
|
工作压力（Bar） |
250 |
|||||||
|
最高压力（Bar） |
300 |
|||||||
* 电容值，输入P
|

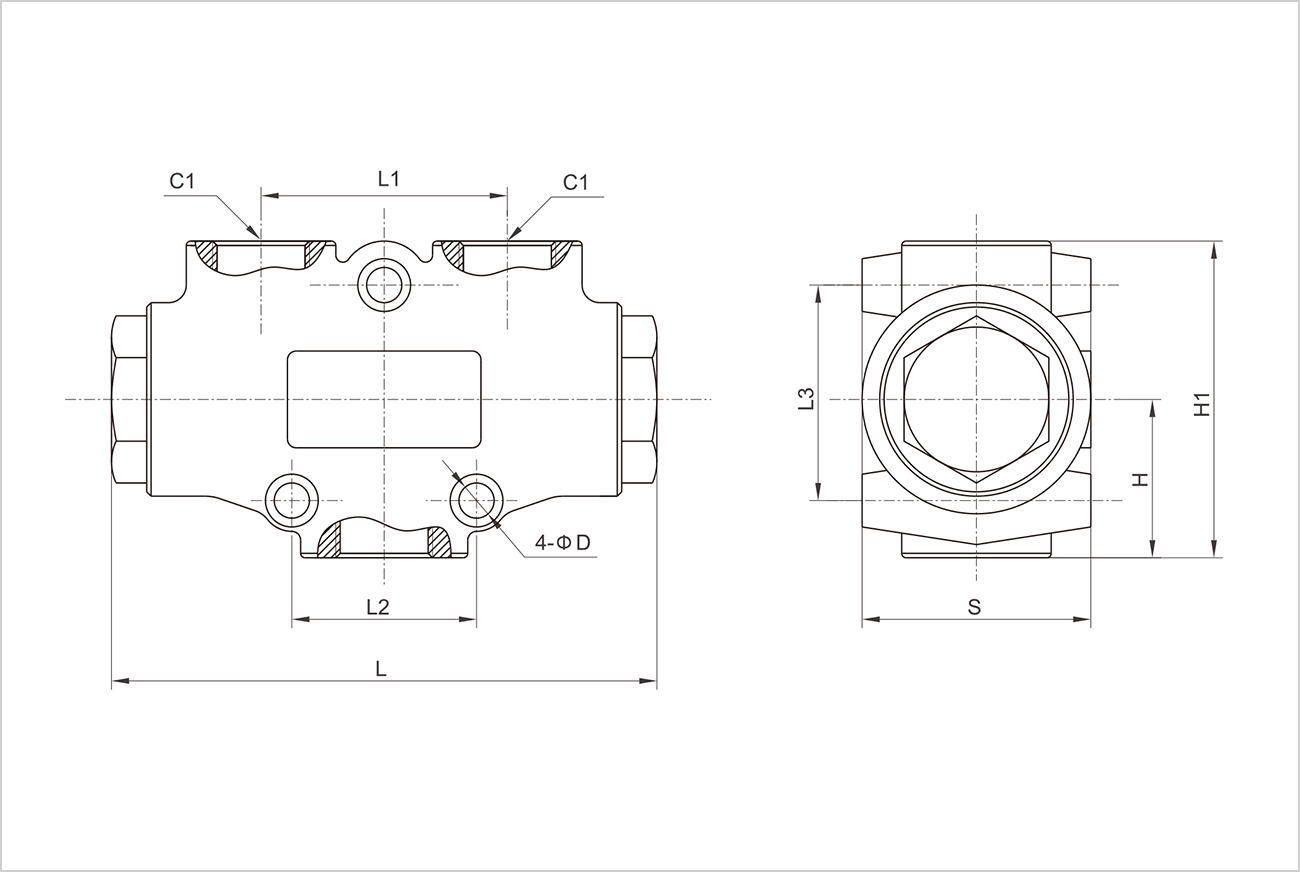

型号 |
A/B |
P |
L |
L1 |
L2 |
L3 |
D |
H |
H1 |
S |
|
HYV-EQ8 |
G3/8” |
G3/8” |
117 |
53 |
40 |
45 |
7 |
35 |
68 |
48 |
|
HYV-EQ10 |
G3/8” |
G3/8” |
117 |
53 |
40 |
45 |
7 |
35 |
68 |
48 |
|
HYV-EQ15 |
G3/8” |
G3/8” |
117 |
53 |
40 |
45 |
7 |
35 |
68 |
48 |
|
HYV-EQ20 |
G3/8” |
G3/8” |
117 |
53 |
40 |
45 |
7 |
35 |
68 |
48 |
|
HYV-EQ22 |
G3/8” |
G3/8” |
117 |
53 |
40 |
45 |
7 |
35 |
68 |
48 |
|
HYV-EQ25 |
G1/2” |
G3/8” |
117 |
53 |
40 |
45 |
7 |
35 |
68 |
48 |
|
HYV-EQ30 |
G1/2” |
G3/8” |
117 |
53 |
40 |
45 |
7 |
35 |
68 |
48 |
|
HYV-EQ50 |
G1/2” |
G3/8” |
117 |
53 |
40 |
45 |
7 |
35 |
68 |
48 |
