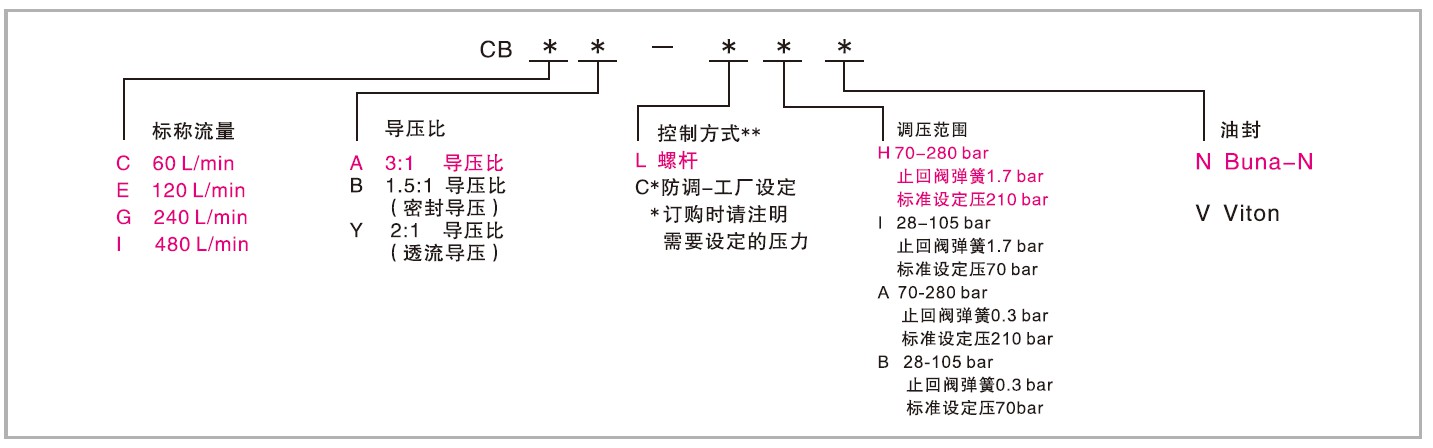

流量 |
(代表）插式阀型号 |
插孔 |

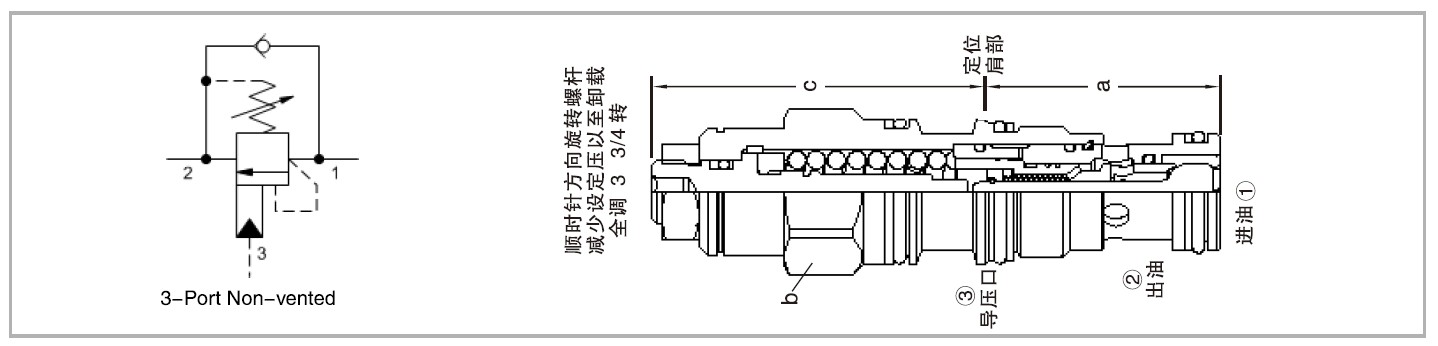

插装阀尺寸 |
|
|||
|
a |
b |
c |
|
||||
| L | C | ||||||
|
6o L/min |
CBCA-LHN |
T-11A |
35,0 | 22,2 | 49,8 | 58,2 | 45-50 |
|
120 L/min |
CBEA一LHN |
T-2A |
35,1 | 28,6 | 60,5 | 63,5 | 60-70 |
|
240 L/min |
CBGA-LHN |
T-17A | 46,0 | 31,8 | 69,9 | 84,1 | 200-215 |
|
480 L/min |
CBIA-LHN |
T-19A | 63,5 | 41,3 | 89,9 | 103,9 | 465-500 |

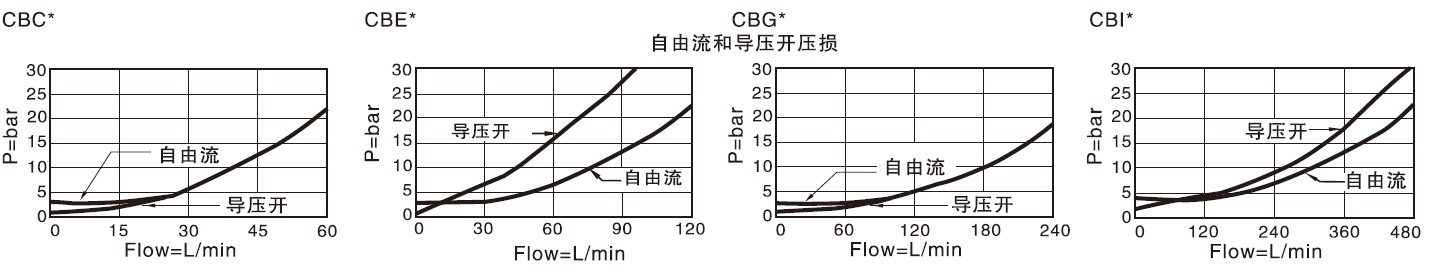

- 阀设定在最大压280 Bar时，能承受的负载压为215 bar。
- 回座时最大内漏量=0,4 cc/min。
- 出厂设定压以流量30 cc/min设定。
- 阀设定于标准设定压时，回座压高于设定压的85%。若设定压小于标准设定压，则回座压的百分比会较低。
- 平衡阀的设定压应为最大负载感应压的1.3倍。
- 口2的背压会增加阀设定压，增加的幅度相当于口2的背压乘以1+平衡阀的导压比。
- 止回阀有两种开阀压，使用1.7 Bar的止回阀除非作动器有空蚀现象的考虑。
