HYPR10-36(先导式减压/溢流阀)

说明

先导式减压/溢流阀

工作

在①口的压力达到弹簧设定的压力时，从②到①减压。弹簧腔内排到③口。

当①口的压力超过预设定的压力时，②口渐渐关闭，①到③开始溢流。

由减压转至溢流超设定压力的死区:无流动状态约0.55 bar,流动状态约2.1 bar.

PDF样本下载

技术参数

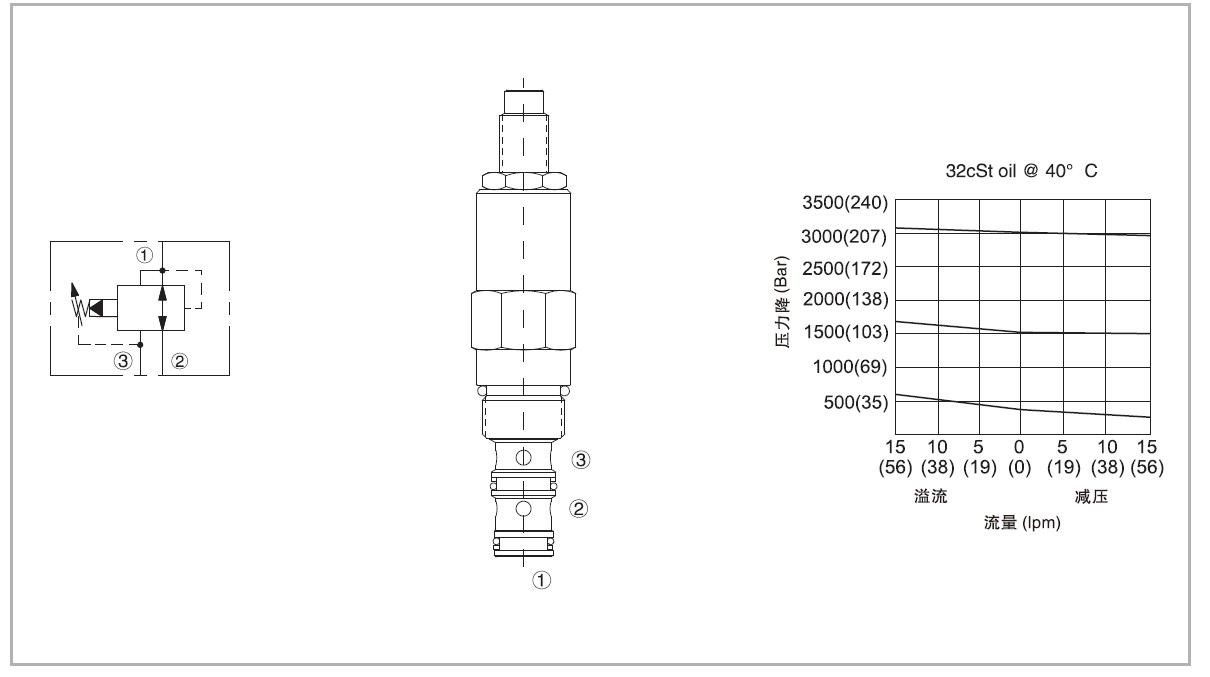

机能符号、剖面图和压力-流量曲线

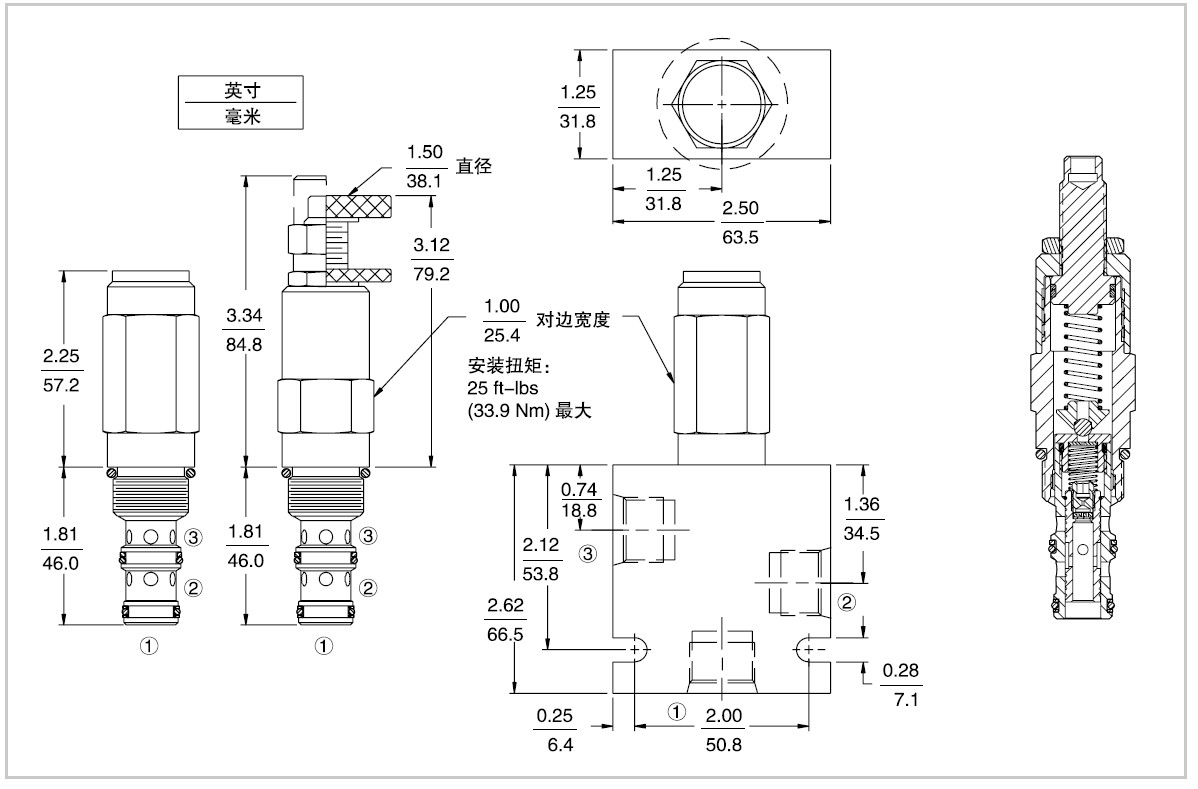

尺寸

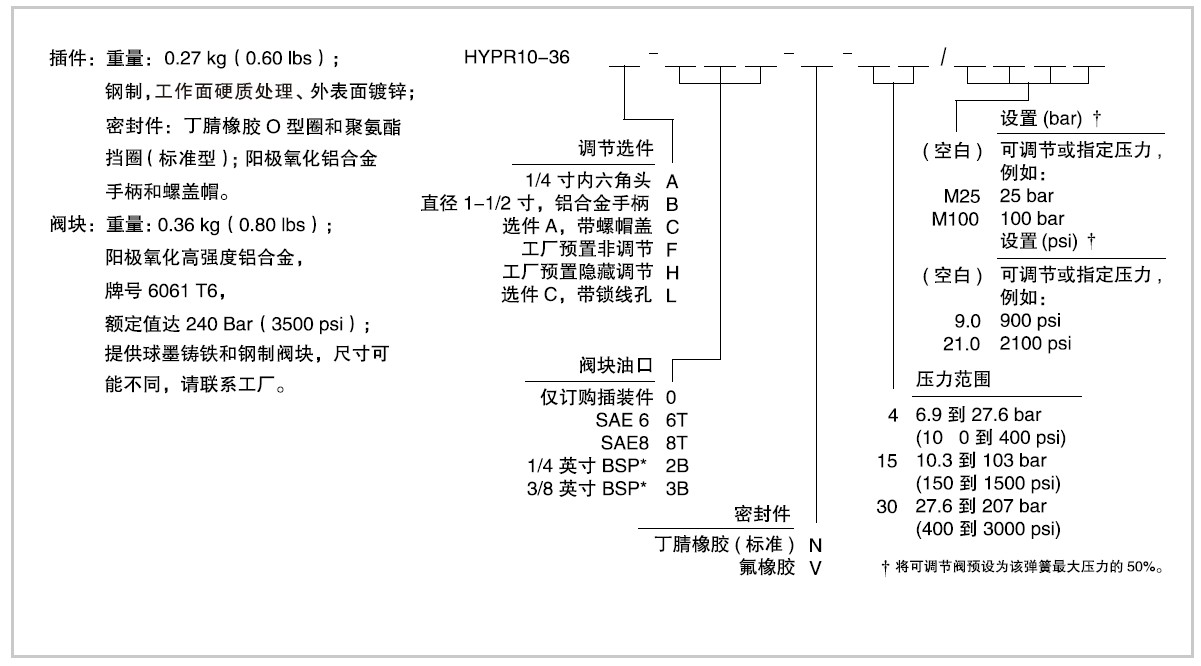

材料和订货型号

工作压力	207 Bar
流量	见曲线图
弹簧调压范围	6.9到27.6 Bar，预设定:13.8 bar
	10.3到103 Bar，预设定:56 bar
	27.6到207 Bar,预设定:103 bar
温度	(-40℃~+120℃）标准丁腈橡胶密封
油液	矿物油粘度7.4~420 cSt.
插孔	HY10-3,见页码H.1.4
阀块材料	6061-T6 铝,允许使用最大压力207 bar，钢和球铁允许使用最大压力350 bar
