HYPRO8-32(直动式减压/溢流阀)

说明

滑阀直动式减压/溢流阀

工作

在①口的压力达到弹簧设定的压力时，从②到①减压。弹簧腔内排到③口。

当①口的压力超过预设定的压力10bar 以上时，②口渐渐关闭，①到③开始溢流。

PDF样本下载

技术参数

机能符号、剖面图和压力-流量曲线

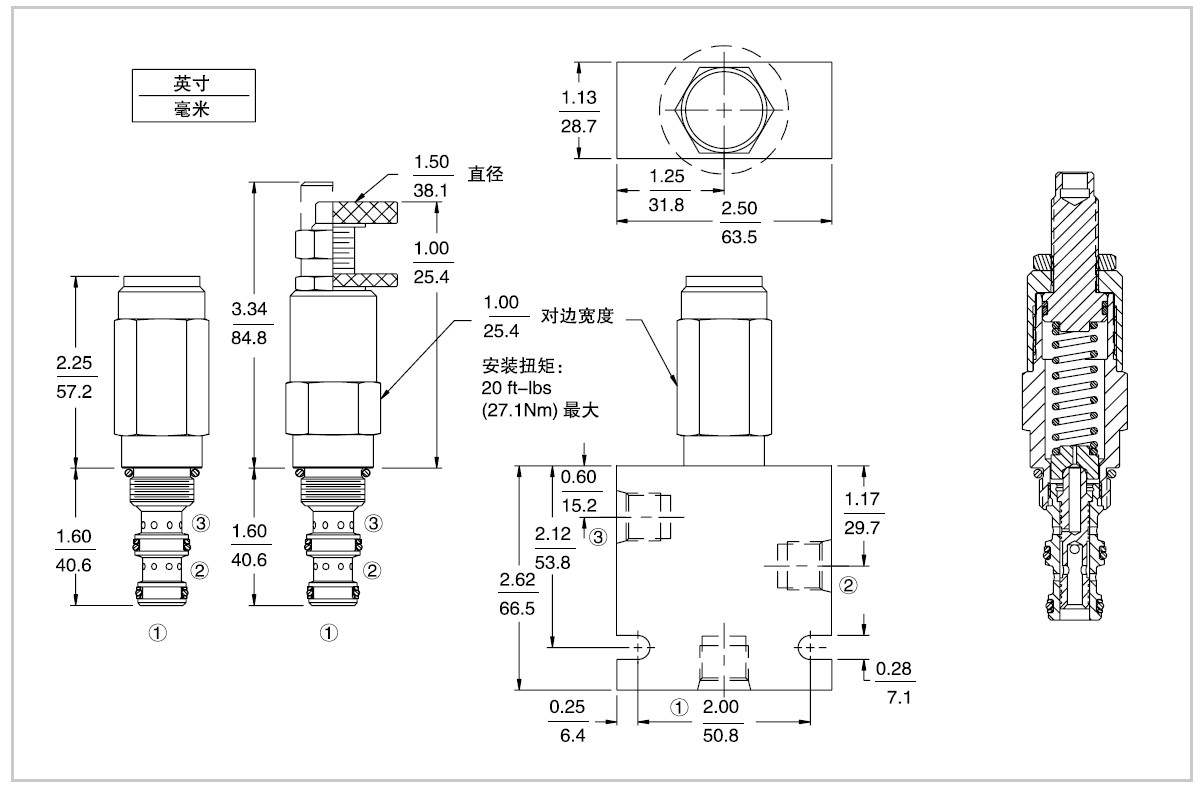

尺寸

材料和订货型号

工作压力	240 Bar
流量	最大11.4 lpm ( 3 gpm )
内泄漏	(内泄漏②到③)82 cc/min（在207bar时测得)
弹簧调压范围	3.4到20.7 bar,预设定:10.3 bar
	6.9到41.4 bar，预设定:20.7 bar
	20.7到82.8 bar,预设定:41.4 bar
	34.5 到152 bar,预设定:76 bar
温度	(-40℃ ~+120℃）标准丁腈橡胶密封
油液	矿物油粘度7.4~420 cSt.
插孔	HY08-3,见页码H.1.2
阀块材料	6061-T6铝,允许使用最大压力207 bar，钢和球铁允许使用最大压力350 bar
