HYRV08(直动式溢流阀)

说明

直动座阀式溢流阀

工作

当在①口的压力超过调压弹簧设定的压力时,阀芯打开,①到②通,防止系统过压。

PDF样本下载
  • 技术参数

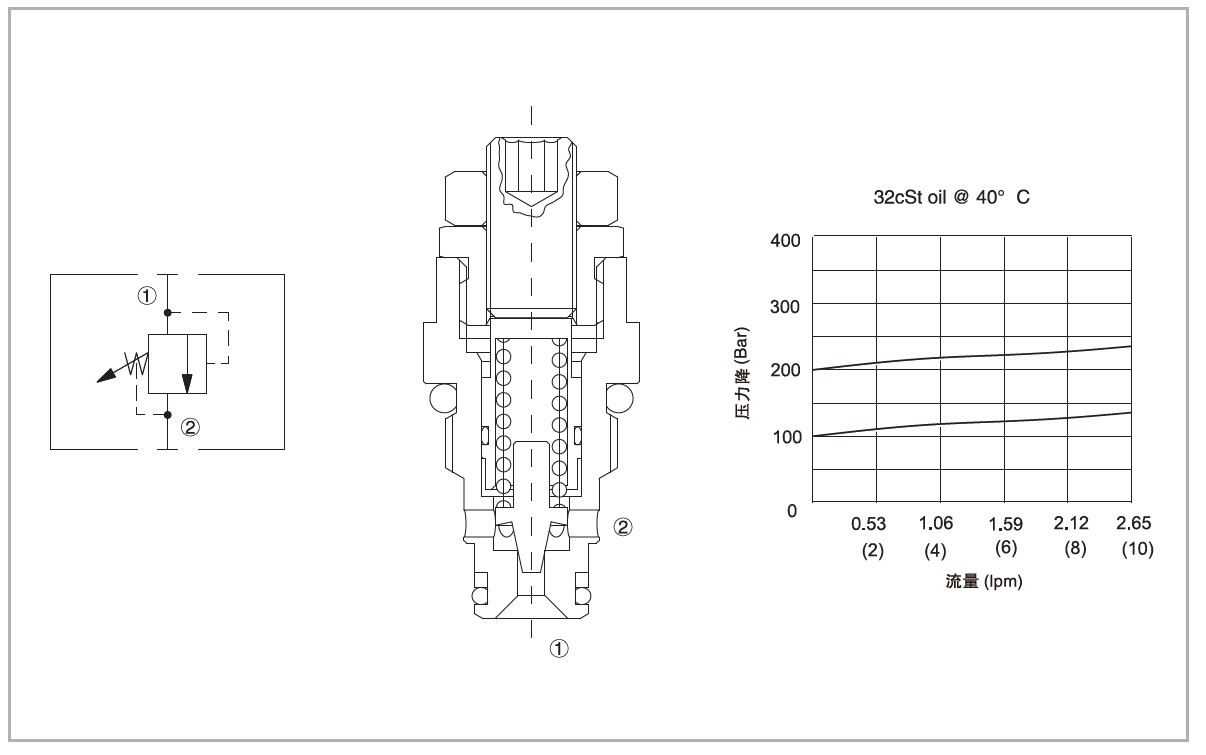

  • 机能符号、剖面图和压力-流量曲线

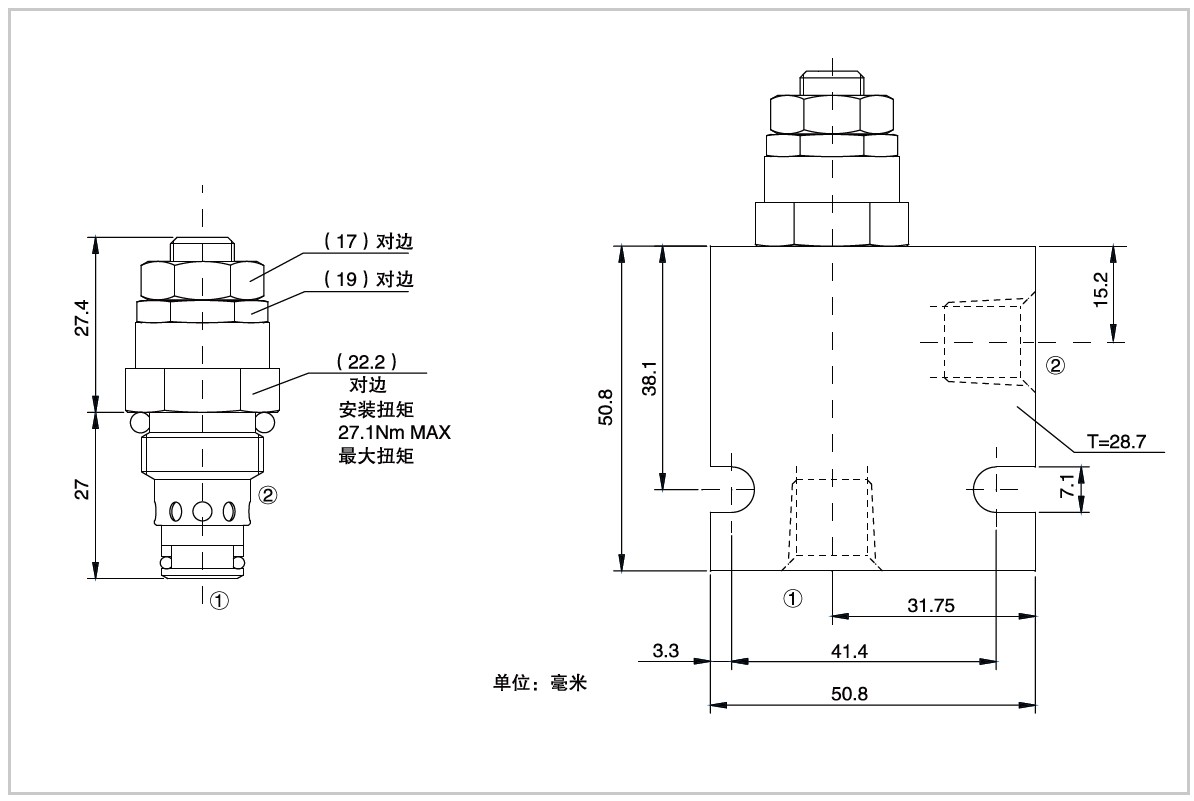

  • 尺寸

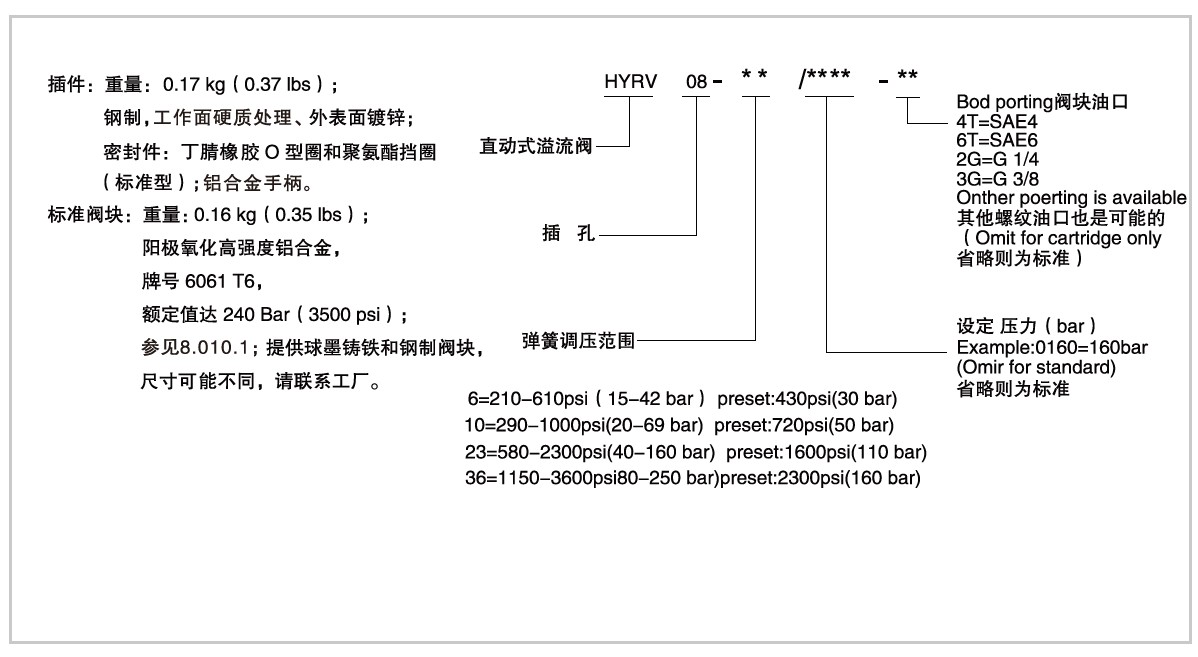

  • 材料和订货型号
  • 工作压力
    250 Bar
    弹簧调压范围
    40到270 Bar
    闭合压力
    开启压力的80% (0.95 lpm/0.25 gpm工况下的开启压力)
    流量
    见压降流量曲线图
    内泄漏
    5滴/分,最大至额定设置的80%
    温度
    (-30℃ ~+120℃)标准丁腈橡胶密封
    油液
    矿物油粘度7.4~420 cSt.
    插孔
    HY08-2,见页码H.1.2
    阀块材料
    6061-T6 铝,允许使用最大压力207 bar,钢和球铁允许使用最大压力350 bar
