HYDC10-40(双向液压锁)

说明

螺纹插装双向液压锁

工作

①到②，④到③关闭;在相反方向，②到①，③到④打开。有3:1的控制比，所以在

②口或③口的压力超过④口或①口的负载压力的1/3时，④到③，①到②打开。

PDF样本下载

技术参数

机能符号、剖面图和压力-流量曲线

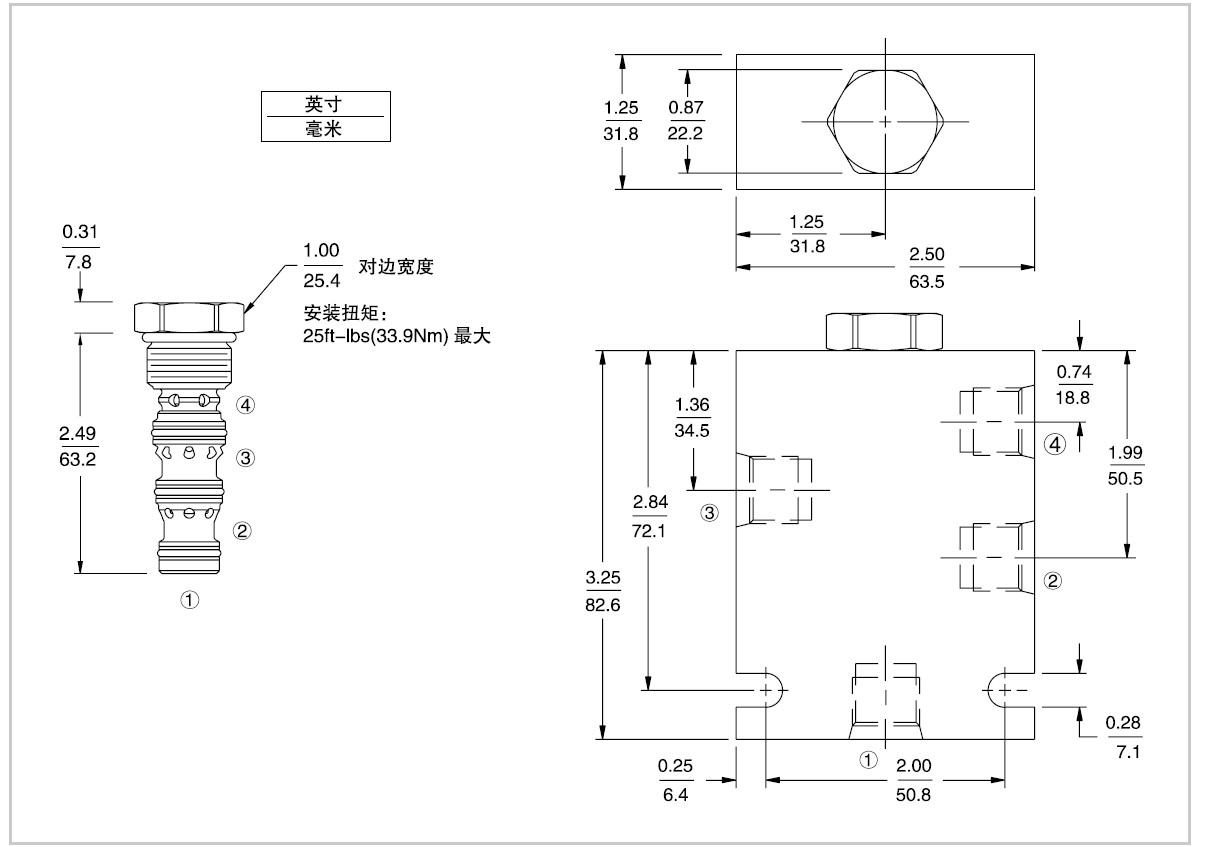

尺寸

材料和订货型号

最大工作压力	240 Bar
流量	见压降流量曲线图
内泄漏	5滴/分（在210 Bar时测得）
开启压力	1.7 Bar
控制比	3:1
温度	(-4o℃ ~ +120℃）标准丁腈橡胶密封
油液	矿物油粘度7.4~420 cSt.
插孔	HY10-4,见页码H.1.4
阀块材料	6061-T6铝,允许使用最大压力207 bar，钢和球铁允许使用最大压力350 bar
