HYSV07-35(二位三通电磁阀滑阀型)

说明

二位，三通,滑阀式电磁阀

工作

失电时,③到②通,与①不通;得电时，①和②通，与③不通。

手控应急

请按下按钮，再逆时针方向旋转180°，后松开，①和②通，与③不通;请按下按钮，再顺时针方向旋转18O℃,后松开

PDF样本下载

技术参数

机能符号、剖面图和压力-流量曲线

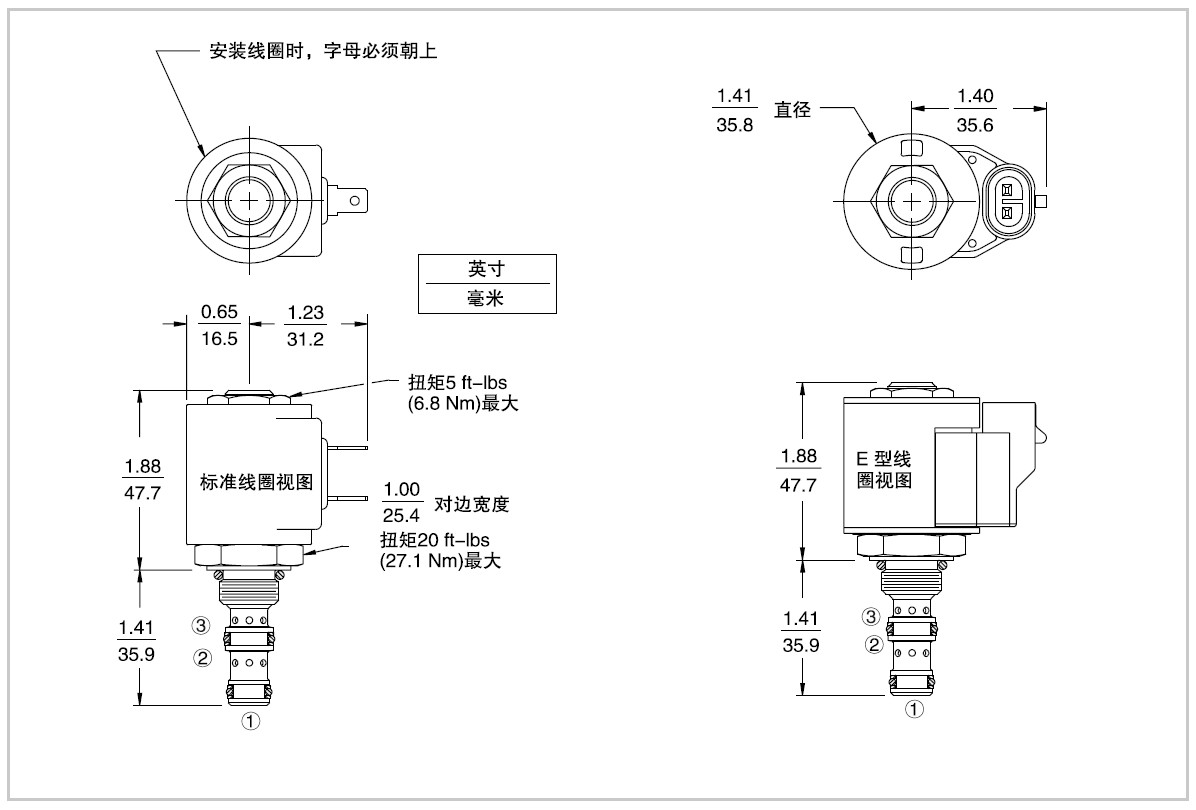

尺寸

材料和订货型号

最大工作压力	207 Bar
流量	见压降流量曲线图
内泄漏	最大41 cc/min（在207 bar时测得）
温度	(-40℃ ~ +120℃ ）标准丁腈橡胶密封
线圈额定负载	额定工作电压的85%~115%
油液	矿物油粘度7.4~420 cSt.
插孔	HY08-3,见页码G.1.2
阀块材料	6061-T6铝,允许使用最大压力207 bar，钢和球铁允许使用最大压力350 bar
