HYSV08-33(二位三通电磁阀滑阀型)

说明

二位,三通,滑阀式电磁阀

工作

失电时,③到①通,与②不通;得电时,②和①通,与③不通。建议①不作进油口。

手控应急

请按下按钮,再逆时针方向旋转180°,后松开,②和①通,与③不通;请按下按钮,再顺时针方向旋转180℃,后松开

PDF样本下载
  • 技术参数
  • 机能符号、剖面图和压力-流量曲线
  • 尺寸

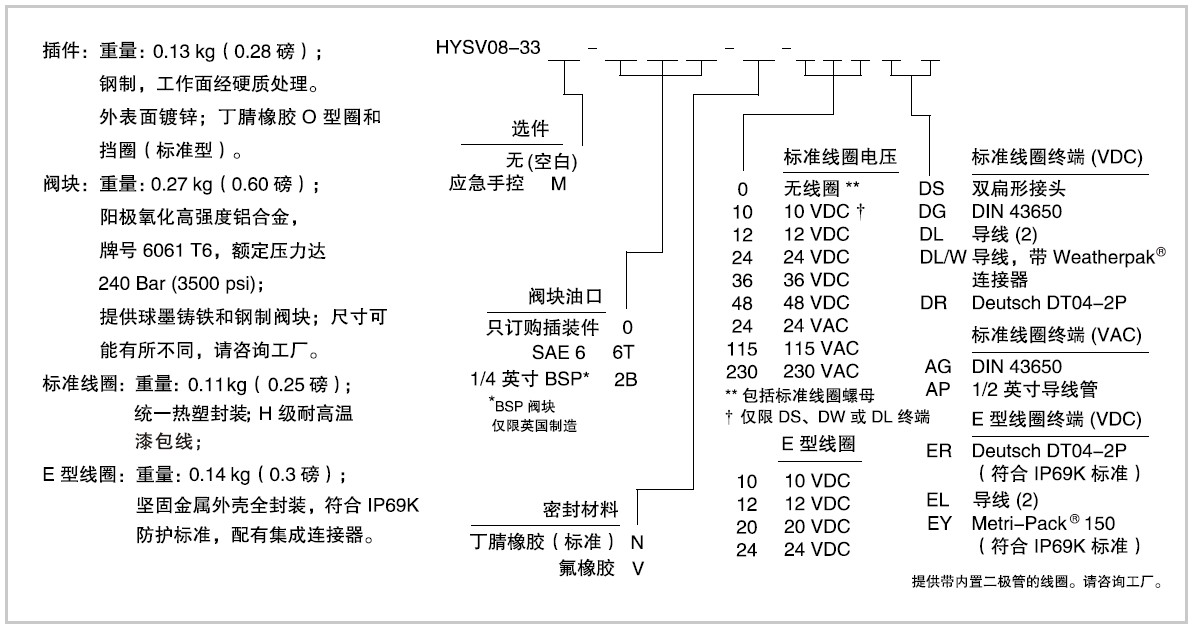

  • 材料和订货型号
  • 最大工作压力
    207 Bar
    流量
    见压降流量曲线图
    内泄漏
    最大82 cc/min(在207 bar时测得)
    温度
    (-40℃~+120℃)标准丁腈橡胶密封
    线圈额定负载
    额定工作电压的85%~115%
    油液
    矿物油粘度7.4~420 cSt.
    插孔
    HYo8-3,见页码G.1.3
    阀块材料
    6061-T6铝,允许使用最大压力207 bar,钢和球铁允许使用最大压力350 bar
