HYSV12-22(二位二通电磁阀常闭型)

说明

二位,二通,常闭型座阀式电磁阀

工作

失电时,①到②相当于单向阀,②到①关闭;得电时,②到①,①到②互通。

手控应急

请按下按钮,再逆时针方向旋转180°,后松开,②到①,①到②互通;请按下按钮,再顺时针方向旋转180℃,后松开,返回常态。

PDF样本下载
  • 技术参数
  • 机能符号、剖面图和压力-流量曲线
  • 尺寸

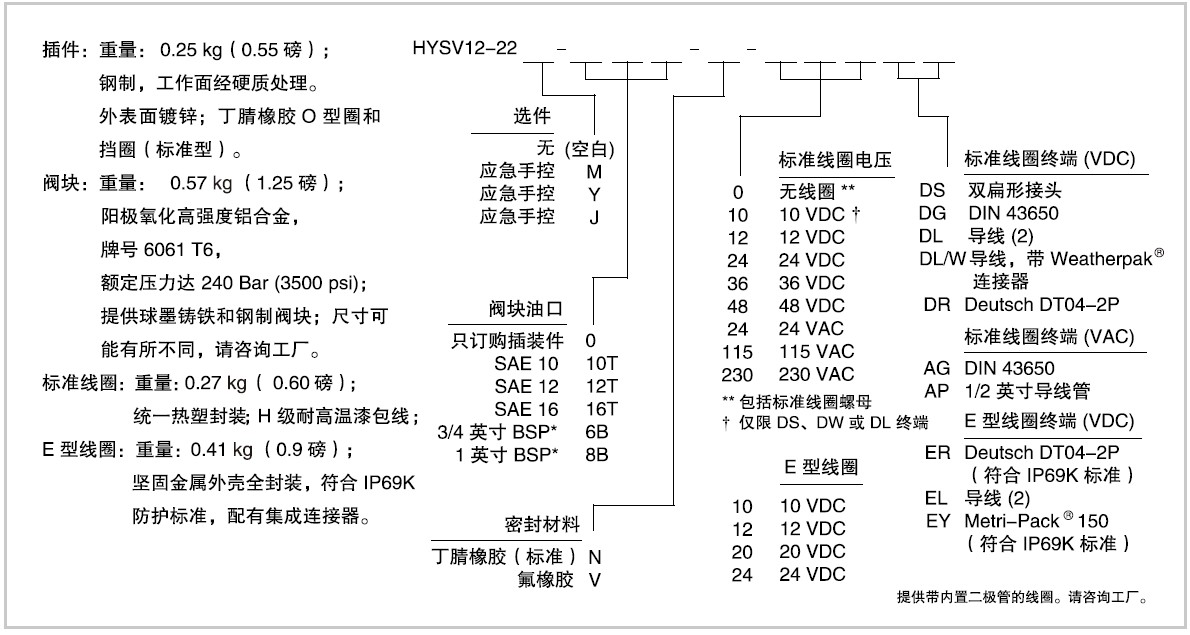

  • 材料和订货型号
  • 最大工作压力
    240 Bar
    流量
    见压降流量曲线图
    内泄漏
    3滴/分(在240 Bar时测得)
    温度
    (-40℃ ~ +120℃)标准丁腈橡胶密封
    线圈额定负载
    额定工作电压的85%~115%
    油液
    矿物油粘度7.4~420 cSt.
    插孔
    HY10-2,见页码G.1.3
    阀块材料
    6061-T6铝,允许使用最大压力207 bar,钢和球铁允许使用最大压力350 bar
