HYSV08-47B(三位四通电磁阀滑阀型)

说明

三位,四通,滑阀式电磁阀

工作

失电时,①,,和④均通;

线圈S1得电时,②和①通,③与④通;

线圈S2得电时,④和①通,③与②通。


PDF样本下载
  • 技术参数
  • 机能符号、剖面图和压力-流量曲线

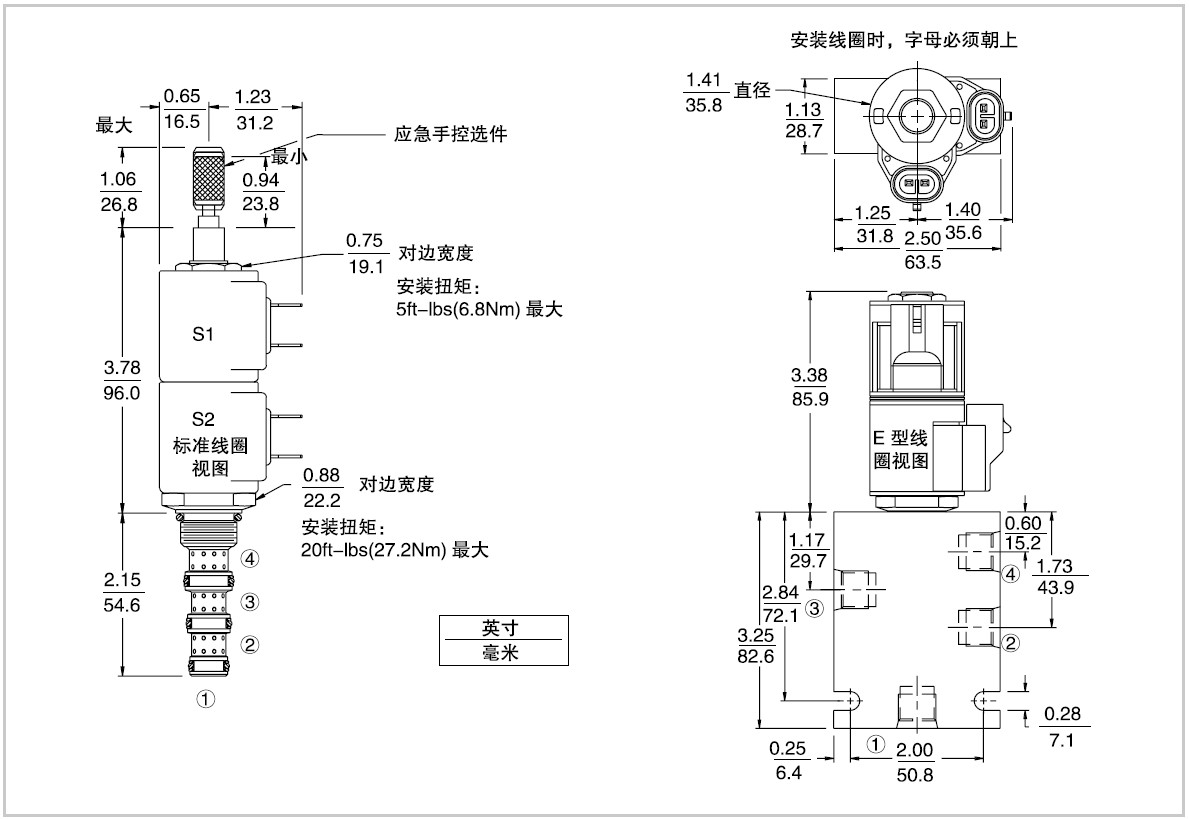

  • 尺寸

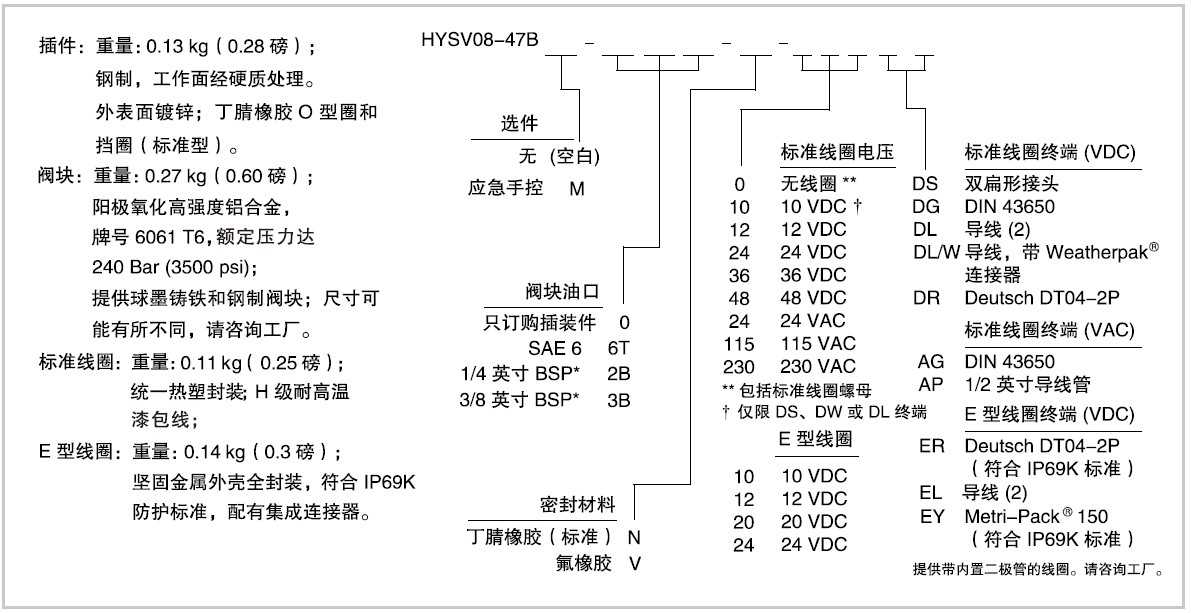

  • 材料和订货型号

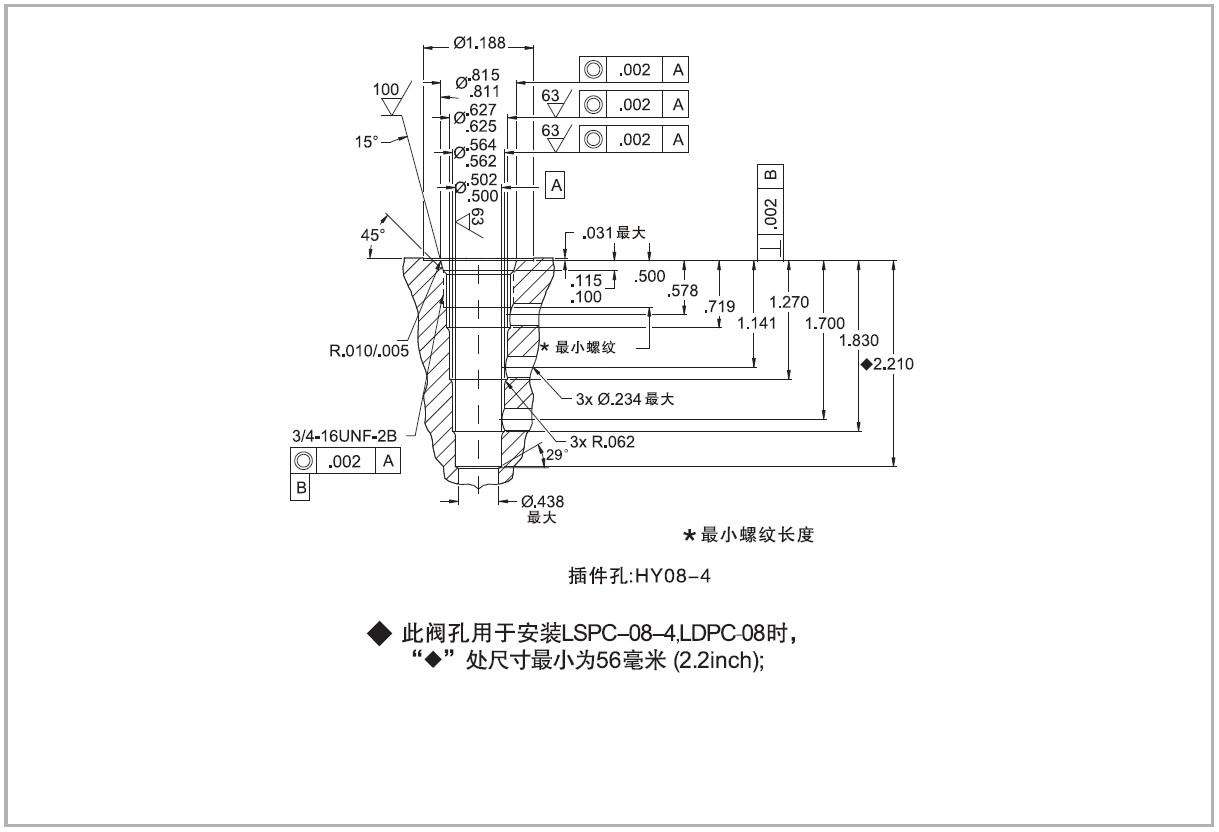

  • 插件孔
  • 最大工作压力
    207 Bar
    流量
    见压降流量曲线图
    内泄漏
    最大328 cc/min(在207 bar时测得)
    温度
    ( -40℃ ~ +120℃)标准丁腈橡胶密封
    线圈额定负载
    额定工作电压的85%~115%
    油液
    矿物油粘度7.4~420 cSt.
    插孔
    HY08-4,见页码G.1.3
    阀块材料
    6061-T6铝,允许使用最大压力207 bar,钢和球铁允许使用最大压力350 bar
