HYSV08-47A(三位四通电磁阀滑阀型)

说明

三位，四通,滑阀式电磁阀

工作

失电时，①和③通，②与④关闭;

线圈S1得电时，④和①通，③与②通;线圈S2得电时，②和①通，③与④通。

PDF样本下载

技术参数

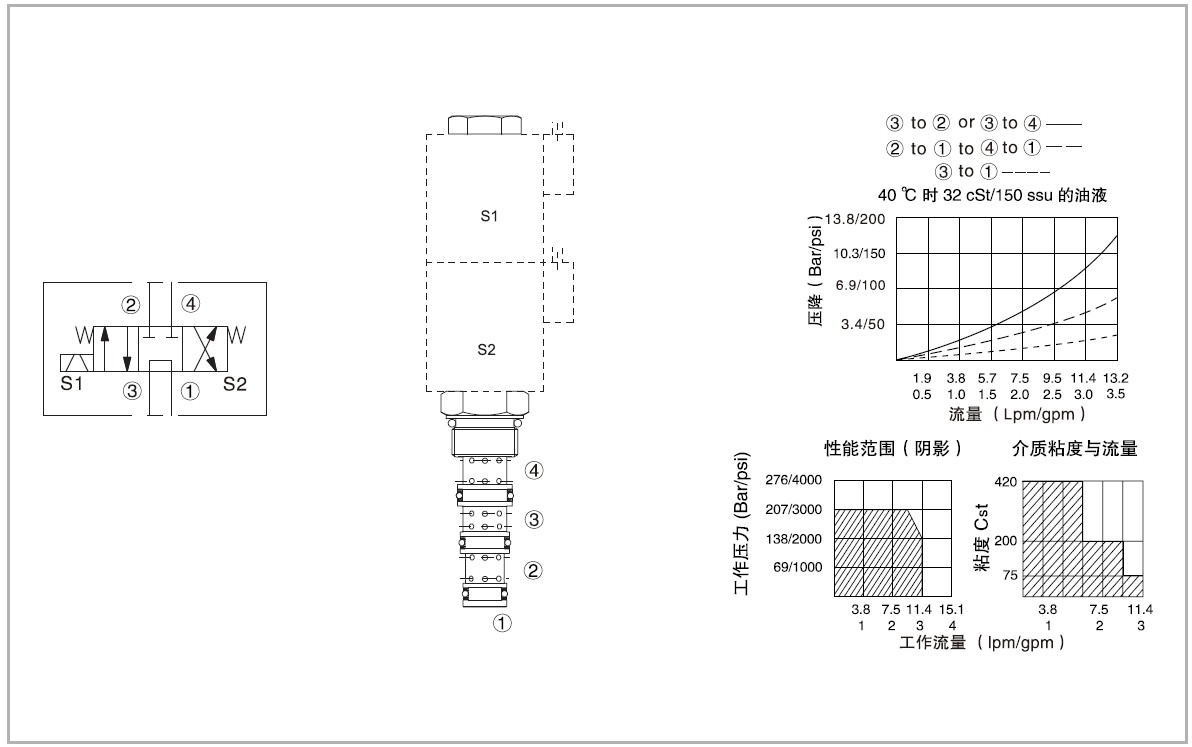

机能符号、剖面图和压力-流量曲线

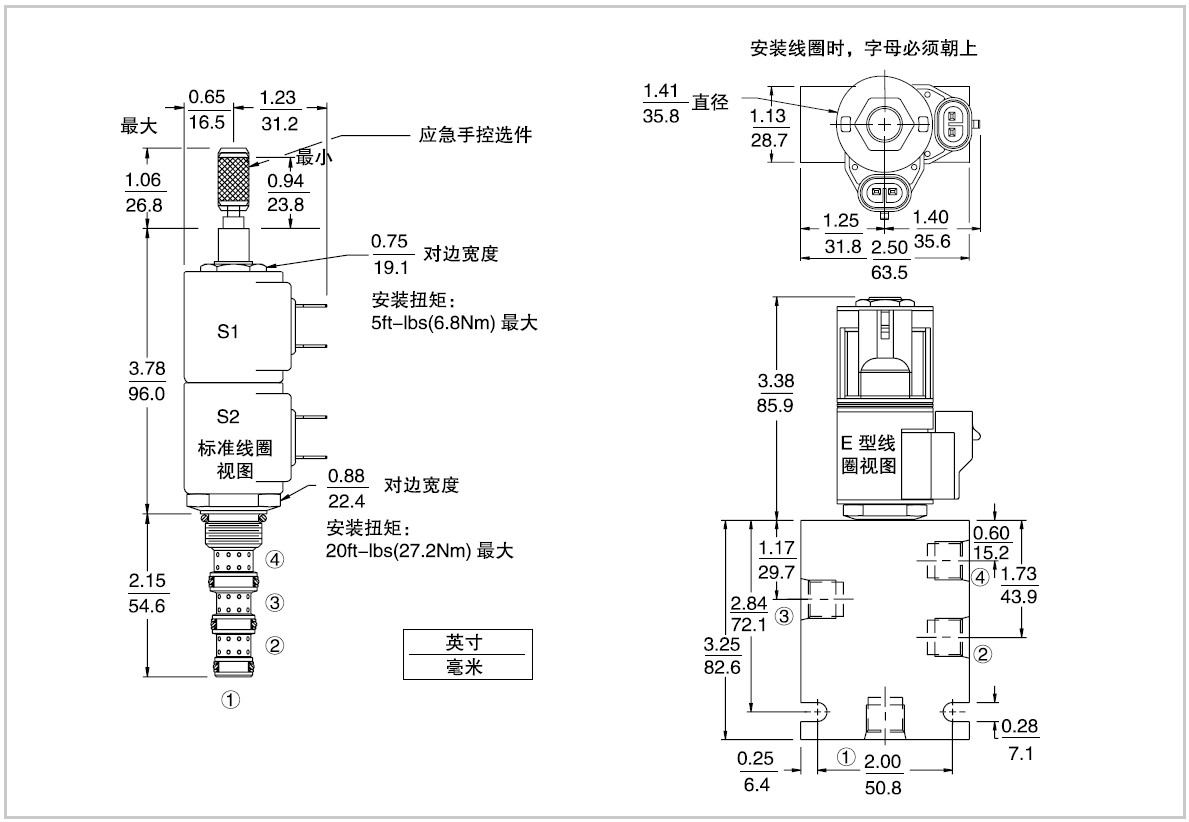

尺寸

材料和订货型号

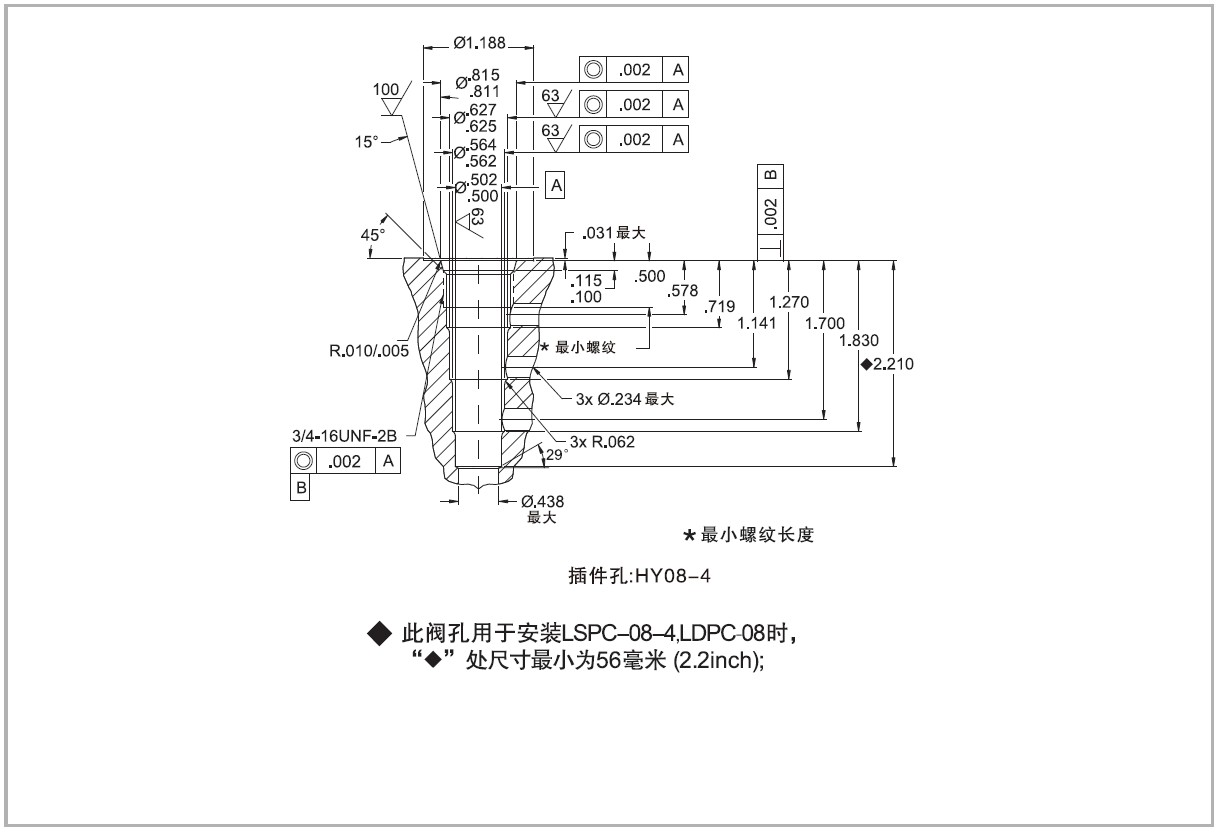

插件孔

最大工作压力	210 Bar
流量	见压降流量曲线图
内泄漏	最大278 cc/min(在210 bar时测得)
温度	(-40℃~+120℃）标准丁腈橡胶密封
线圈额定负载	额定工作电压的85%~115%
油液	矿物油粘度7.4~420 cSt.
插孔	HY08-4,见页码G.1.3
阀块材料	6061-T6 铝,允许使用最大压力207 bar，钢和球铁允许使用最大压力350 bar
