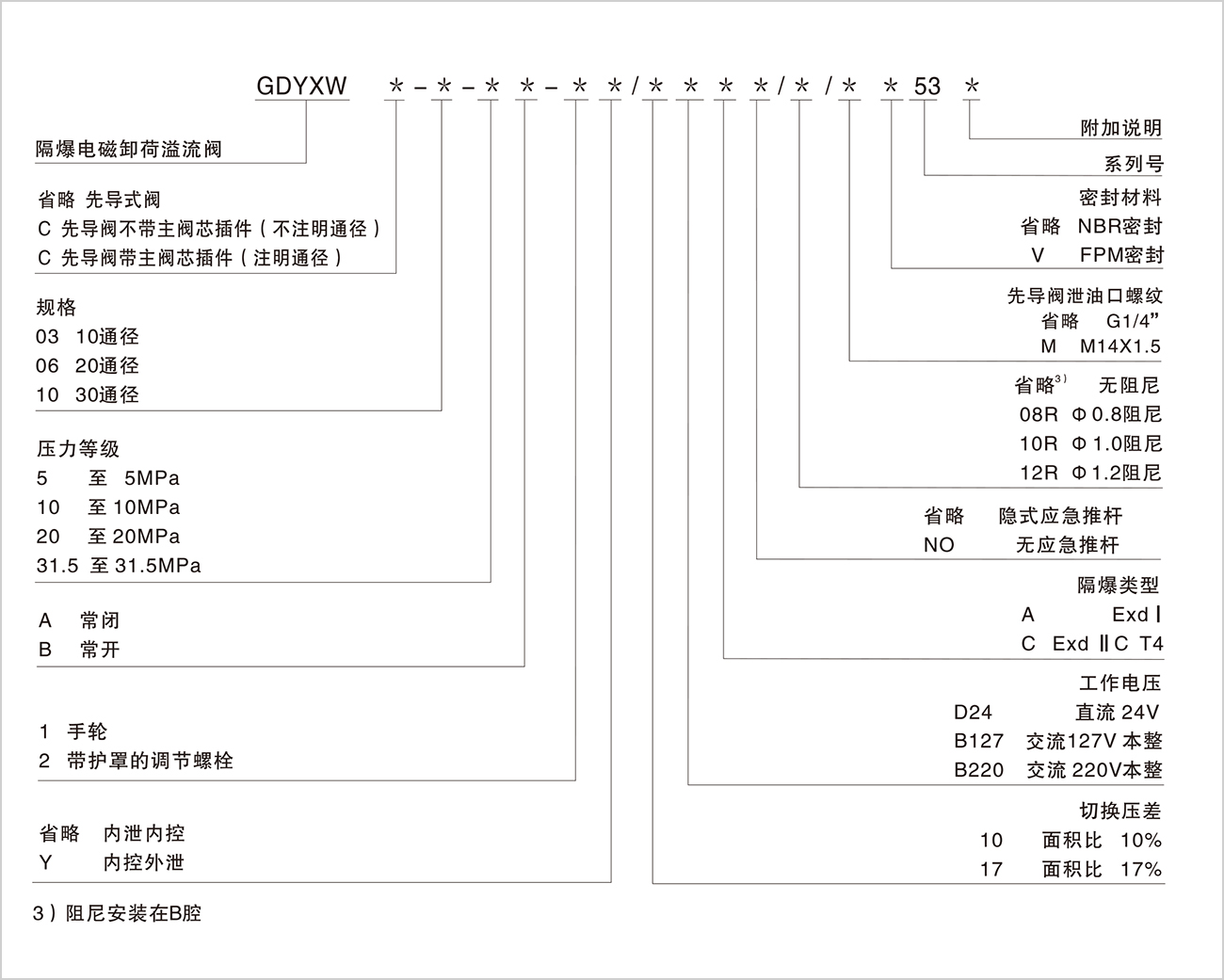

隔爆电磁卸荷溢流阀（5X）
PDF样本下载
|
规格 |
03 |
06 |
10 |
||
|
最高工作压力（MPa) |
油口P,A |
31.5 |
|||
|
油口T |
控制油内泄 |
10 |
|||
|
控制油外泄 |
25 |
||||
|
油口Y |
|
10 |
|||
|
最大流量（L/min) |
切换压差10 |
40 |
80 |
120 |
|
|
切换压差17 |
60 |
120 |
240 |
||
|
工作介质 |
矿物质液压油；磷酸酯液压油 |
||||
|
介质油温范围（℃） |
-20~70 |
||||
|
介质粘度范围（mm²/s ) |
12~380 |
||||
|
压力等级 （MPa） |
5 10 20 31.5 |
||||
|
工作电压1） （ V ） |
直流 |
24 |
|||
|
交流2） |
127/50Hz, 220/50Hz |
||||
|
防护等级 |
IP65 |
||||
|
污染度 |
油液最高允许污染度按NAS1638第9级，推荐过滤器过滤精度最小β10 ≥75。 |
||||
1）工作电压与隔爆类别有对应关系，详见《产品介绍》。
2）交流供电时，电磁铁内嵌有整流电路，无需外部整流装置。
03 外形尺寸
06/10 外形尺寸
03 底板尺寸
|
规格 |
安装螺钉 |
拧紧扭矩 |
|
GDYXW-03 |
4-M10X50-10.9 |
75Nm |
06 /10 底板尺寸
|
规格 |
安装螺钉 |
拧紧扭矩 |
|
GDYXW-06 |
4-M16X100-10.9 2-M16X60-10.9 |
310Nm |
|
GDYXW-10 |
4-M18X120-10.9 2-M18X80-10.9 |
430Nm |
|
规格 |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
L7 |
L8 |
L9 |
L10 |
|
GDYXW-06 |
154 |
25 |
101.6 |
57.1 |
12.7 |
46 |
112.7 |
46.3 |
34 |
156 |
|
GDYXW-10 |
199 |
42 |
127 |
63.5 |
12.7 |
50.8 |
139.7 |
67.9 |
37 |
201 |
|
规格 |
B1 |
B2 |
B3 |
H1 |
H2 |
H3 |
H4 |
H5 |
D |
D1 |
D2 |
|
GDYXW-06 |
101 |
69.9 |
103 |
267 |
124 |
72 |
46 |
28 |
M16 |
18 |
25 |
|
GDYXW-10 |
118.5 |
82.5 |
118.5 |
288 |
145 |
93 |
67 |
45 |
M18 |
20 |
32 |
说明事项：
1、安装使用本产品前请仔细阅读《使用说明书》
2、产品可任意安装，优先考虑水平位置。
3、液压系统所用介质必须过滤，过滤精度至少20μm。
4、安装螺钉请按样本中所列参数选用。
5、与阀连接的表面，粗糙度要求Ra0.8，平面度要求0.01/100mm。
