不可调节比例分流器

使用说明:
利用不可调节比例分流器,流体可通过2个出口,反向流动,且不可测量的。
不可测量的流体通过锥阀,到达阀中心,穿过阀芯口,通过入口。2个出口流量是压力补偿,所述流量等同于输入流,订购时,出口流量的比率可根据需求指定。
PDF样本下载
  • 技术参数
  • 机能符号

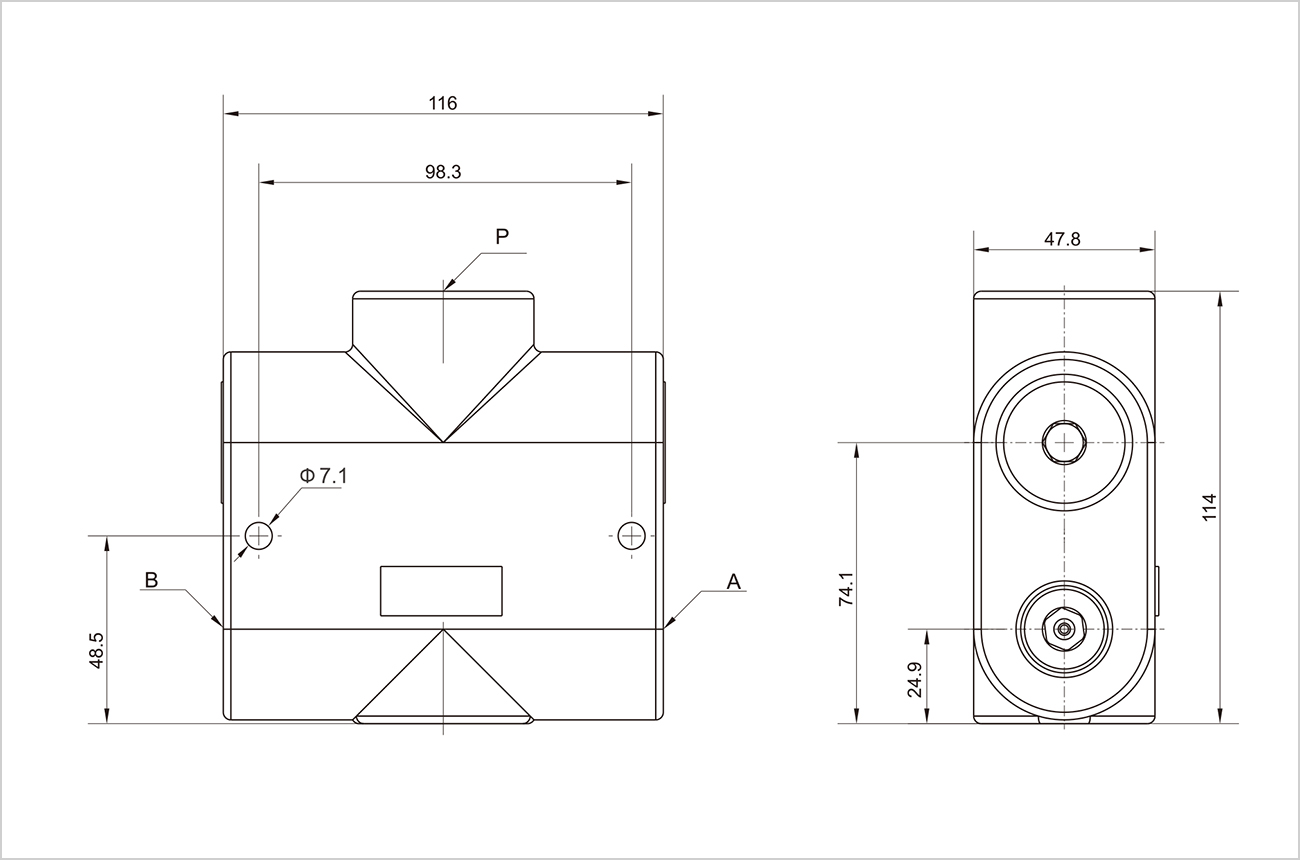

  • 外形尺寸
  • 规格

    Z1/2

    Z3/4

    G1/2

    G3/4

    SAE10

    SAE12

    额定压力(Bar)

    300

    输入流量(L/min)

    30.2-60.5

    60.5-113.4

    30.2-60.5

    60.5-113.4

    30.2-60.5

    60.5-113.4


    规格

    Z3/8

    Z3/8

    额定压力(Bar)

    300

    输入流量(L/min)

    30-60

    30-60



    Type

    P/A/B

    B100 Z1/2

    Z1/2”

    B100 Z3/4

    Z3/4”

    B100 G1/2

    G1/2”

    B100 G3/4

    G3/4”

    B100 SAE10

    SAE10

    B100 SAE12

    SAE12

    B50 Z3/8

    Z3/8”

    B50 G3/8

    G3/8”
