柱塞式压力继电器

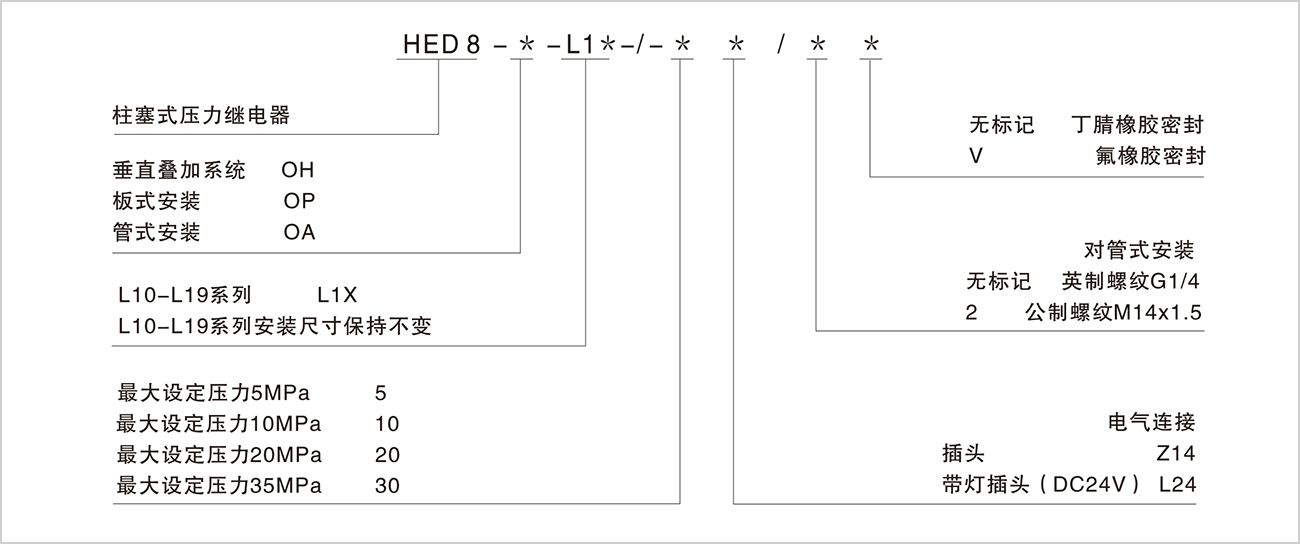

型号

HED8

压力等级 （MPa）

（最高设定压力）

最高工作压力MPa

压力设置范围MPa

5

35

0.2-5

10

35

0.4-10

20

35

0.5-20

35

50

0.8-35

工作介质

符合DIN 51 524标准的矿物油（HL，HLP） -  适用于丁腈橡胶及氟橡胶密封磷酸酯 - 氟橡胶密封

介质温度范围          （ ℃）

-20~+80（优先选择+40~+50）

介质粘度范围         （mm2/s）

20-380（优先选择30-46）

污染度

油液最高允许污染度按NAS1638第9级，

推荐过滤器过滤精度（20≤δ≤50）

切换精度（重复性）

<±1%设定范围

允许的切好换频率   I/h

4800

电气连接

接插件按DIN43650，A型，3...芯+PE

接线最大横截面积mm2

0.5

最大接触负载

-AC

250V；5A

-DC

50V/1A; 125V/0.03A; 250V/0.02A

保护级按DIN 40 050

IP65

如果是直流感 性负载，需使用灭弧器以延长寿命
