比例换向阀(BFW 2X系列)
二位四通和三位四通比例换向阀
直动式
阀芯不带位移电反馈
型号BFW和BFWN
6和10通径
2X系列
最高工作压力315bar
6通径 最大流量42L/min
10通径 最大流量75L/min

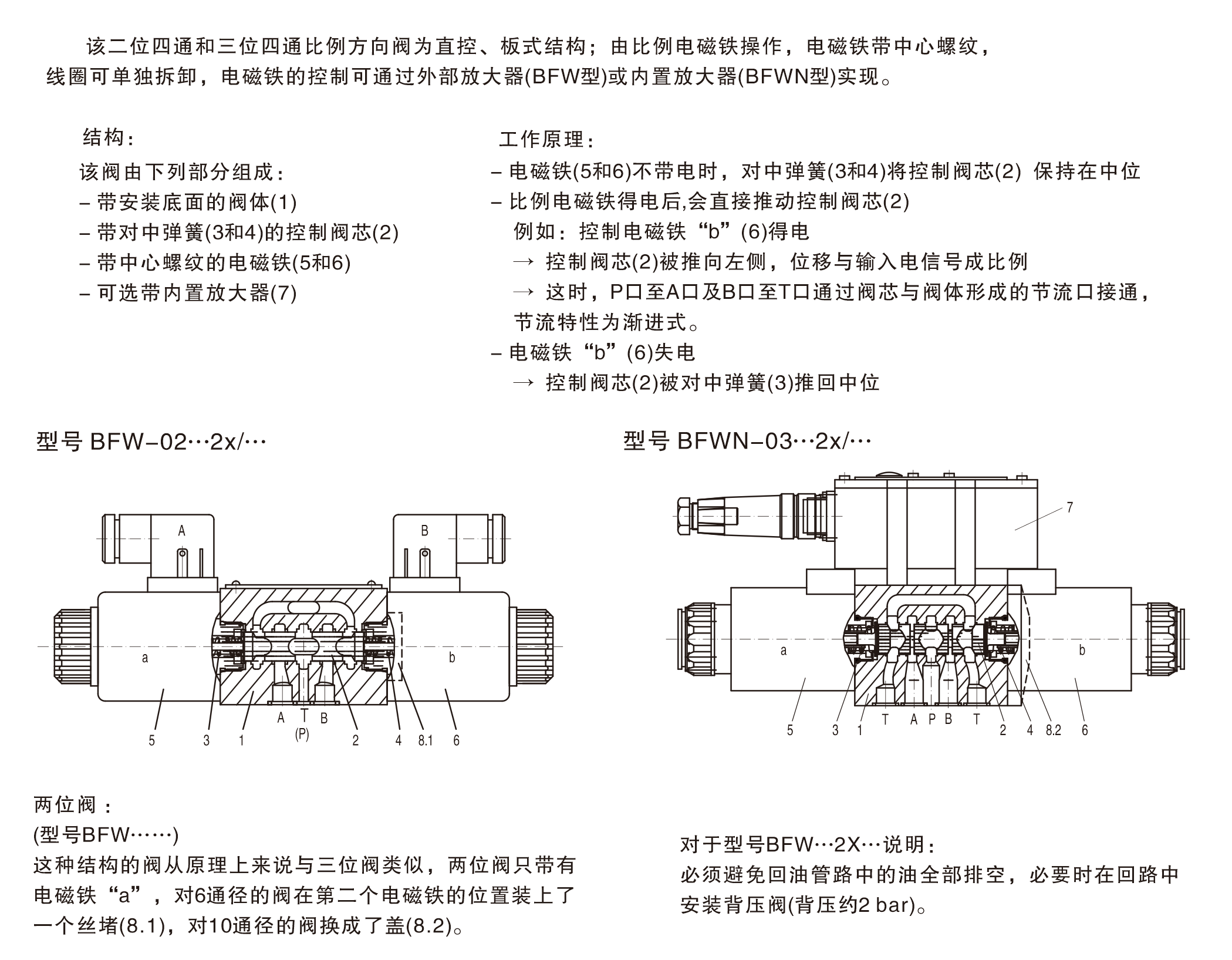

技术参数 (使用时如果超出了规定的技术参数的范围，请向华液公司咨询)
|
型号 |
BFW |
BFWN |
|
安装位置 |
任意，建议优先水平安装 |
|
|
贮藏温度 （°C） |
-20-80 |
|
|
使用环境温度 （°C） |
-20-70 |
-20-50 |
液压参数
|
最高工作压力 （bar） |
油口A，B,P |
315 |
|
|
油口T |
210 |
||
|
额定流量qvnom在△p=10bar时（L/min） |
6通径 |
7，15和26 |
|
|
10通径 |
30，60 |
||
|
允许最大流量 （L/min） |
6通径 |
42（双流量回路可达80） |
|
|
10通径 |
75（双流量回路可达140） |
||
|
工作介质 |
符合DIN51524标准的矿物油（HL，HLP）;使用其它油液请向我们咨询！ |
||
|
介质温度范围 （℃） |
-20~80（优先选择+40~+50） |
||
|
介质粘度范围 （mm2/s） |
20-380（优先选择30~60） |
||
|
滞环 （%） |
≤5 |
||
|
反向误差 （%） |
≤1 |
||
|
灵敏度 （%） |
≤0.5 |
||
|
污染度 |
油液最高允许污染度按NAS1638第9级，推荐过滤器过滤精度最小β10≥75。 |
||
电磁铁的电气参数
|
阀的型号 |
BFW1) |
BFWN |
|||
|
电压类型 |
电流电源 |
||||
|
给定值信号 |
电压输入“A1” |
（V） |
±101） |
±10 |
|
|
电流输入“F1” |
（mA） |
— |
4~20 |
||
|
每个电磁铁最大电流（A） |
2.5 |
2.5 |
|||
|
线圈电阻 （Ω） |
20℃时的冷值 |
6通径2 10通径2 |
|||
|
最大热值 |
6通径3 10通径3 |
||||
|
通电率 （%） |
100 |
||||
|
最高线圈温度2） （℃） |
可达150 |
||||
|
电气连线 |
带符合DIN EN 175 301-803及ISO4400标准的插座 插座符合DIN EN 175301-803及ISO4400 |
带符合E DIN 43 563-AM6-3标准的插座 插座符合E DIN43 563-BF6-3/Pg11 |
|||
|
阀的保护形式符合标准DIN40 050 |
IP65 |
||||
放大器的电气参数
|
规格 |
02 |
03 |
|||
|
BFW型 |
欧洲制式的放大器3） |
详见比例放大器 |
|||
|
欧洲制式的数字式放大器3） |
详见比例放大器 |
||||
|
BFWN型 |
模拟式指令模组 |
内置于阀内（参考A.1.4） |
|||
|
供电电压 |
BFW1) BFWN |
额定电压 |
VDC |
直流24 |
|
|
下限值 |
V |
21/22 |
20.4 |
||
|
上限值 |
V |
27.6 |
|||
|
放大器的电流消耗 |
IMax |
A |
1.8 |
1.8 |
|
|
最大脉冲电流 |
A |
3 |
3 |
||
1) 华液公司的控制放大器另选 ; 2) 由于电磁铁线圈表面温度可能升高，请遵守欧洲标准EN 563及EN 982；3）单独定货
特性曲线
特性曲线（矿物油HLP46温度在40℃±5℃时测得）6通径
特性曲线（矿物油HLP46温度在40℃±5℃时测得）10通径
元件尺寸和图例说明
底板尺寸
元件尺寸和图例说明
底板尺寸
