数字式比例放大器(HY-DLDM-1X-D1) 200系列

同类其它型号
HY-BFDM-1X-D2
PDF样本下载
  • 工作特征

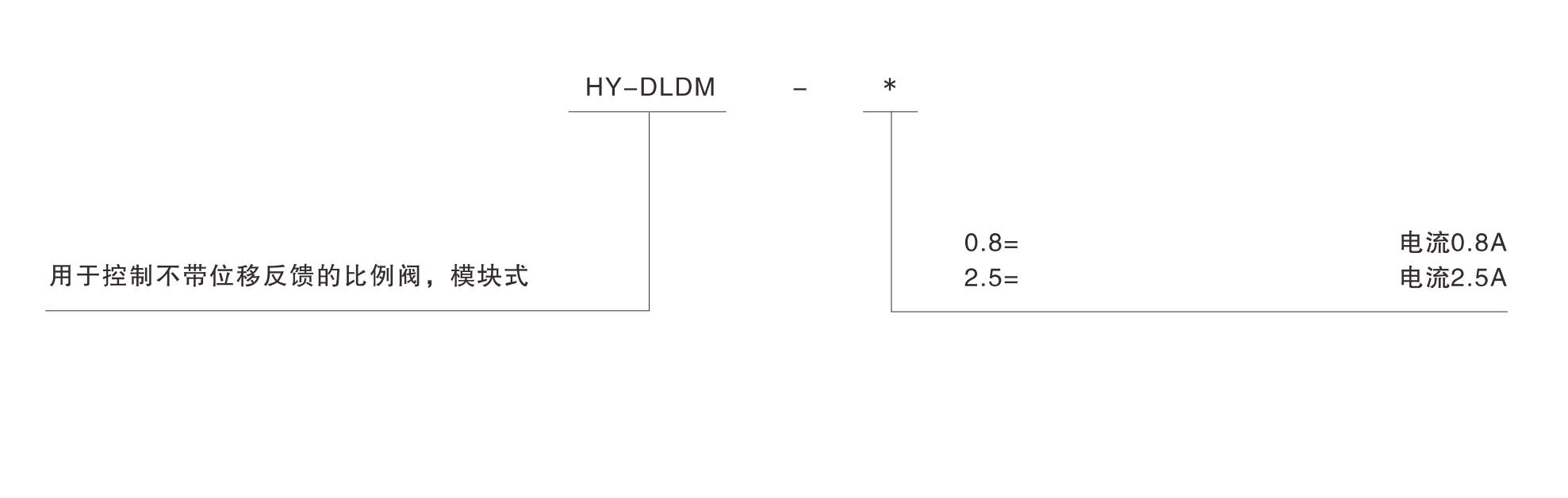

  • 订货型号
  • 管脚分配
  • 接线示意图
  • 技术参数
  • 安装方式
    • 适用于控制各种不带位移反馈的单电磁铁比例阀
    • 直接+24V供电
    • CPU采用功能强大的32位处理器
    • 最大驱动电流2.5A
    • 斜坡上升速度和下降速度分别可设置0.01-5s
    • 控制信号为差分电压(0-10V)输入或电流输入(4-20mA)
    • 系统自带参考电压输出,连接外部电位器即可作输入控制信号
    • 两个可配置的数字输入输出口,用于客户特殊功能要求
    • 采用高频PWM伺服驱动技术和快速驱动回路
    • 故障诊断功能,对供电欠压、线圈短路,开路等异常状况进行提示
    • 电源错级保护

    接线端子

    功能和接线方式

    1     I+

    电流信号输入端(4……20mA)

    2   GND

    电流信号输入端

    3   I/O1

    数字量输入端口1

    4   I/O2

    数字量输入端口2

    5   +10V

    +10V参考电压输出

    6     0

    0V

    7    NC

    备用

    8   NC+

    备用

    9    V+

    输入0……10V(接参考电压+10V或者类似PLC控制器差分信号高电位端)

    10    V-

    0V(接参考端电压0或者类似PLC控制器差分信号低电位端)

    11  +24V

    +24V直流电流输入

    12  GND

    电源地输入

    13    a+

    比例阀输出正端

    14    a-

    比例阀输出负端

    15    NC

    备用

    16    NC

    备用


    备注:控制信号输入有3种方式

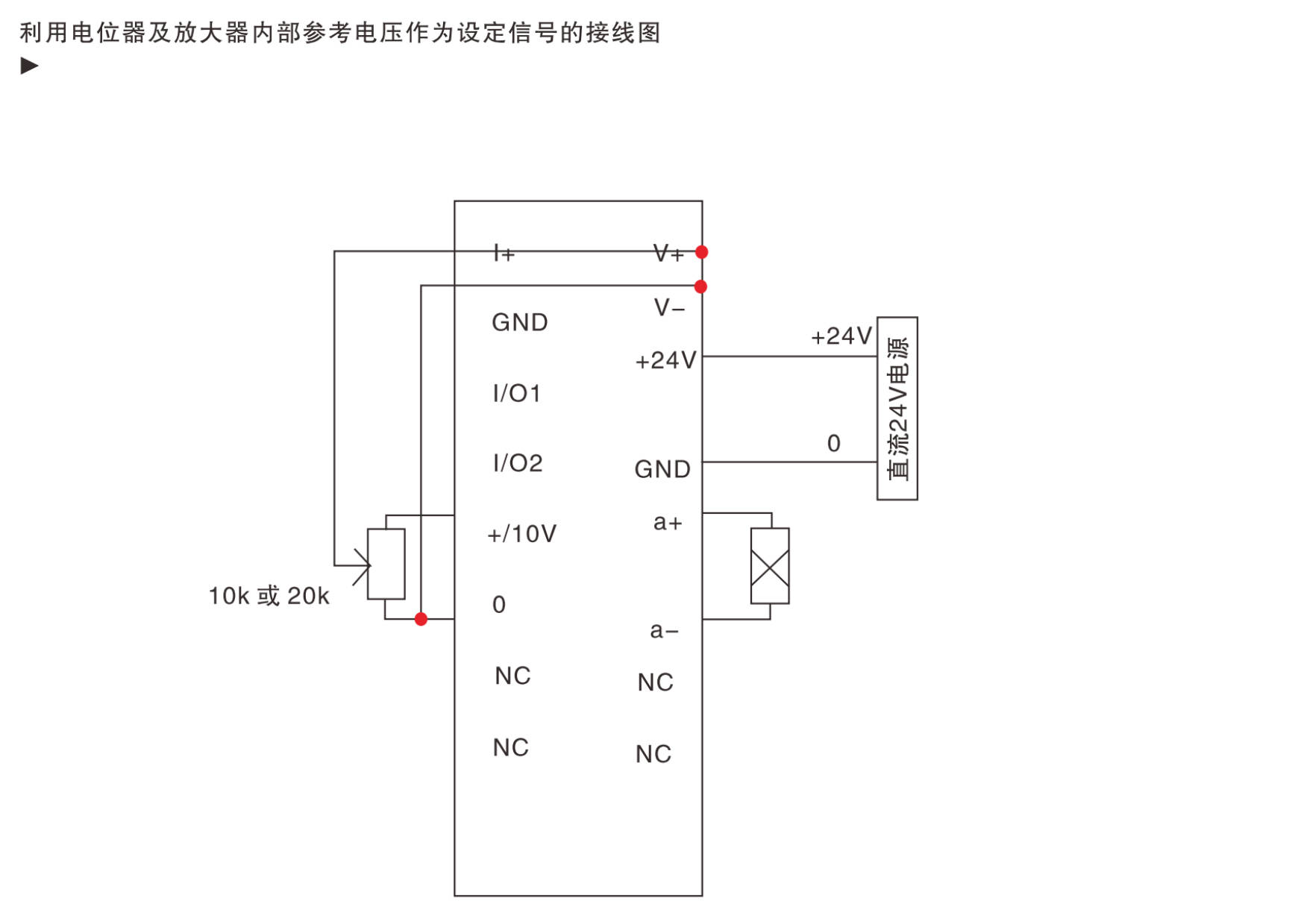

    1:利用放大器自带的0……+10V参考电压输出,只需接入10K或20K的电位器,将电位器接入+10V和0,另一输出端则接入V+,V-接0,接一个电位器即可控制比例阀;

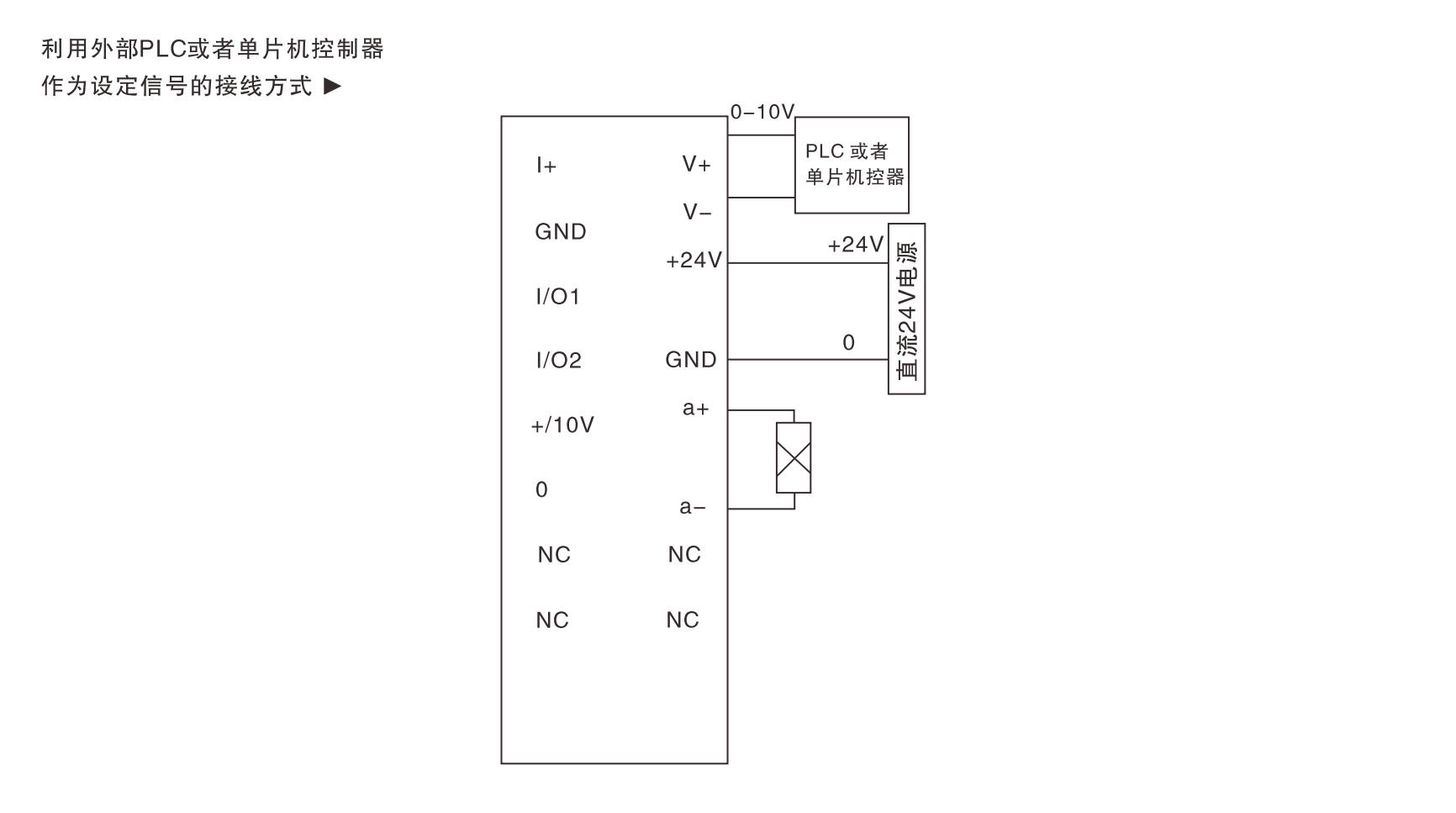

    2:外部信号由控制器(比如PLC或者自制的控制器)接入,信号类型为差分信号,差分电压范围为0……+10V,控制比例电磁阀的接线端子为V+、V-,其中V+接信号高电位端,V-接低电位端;

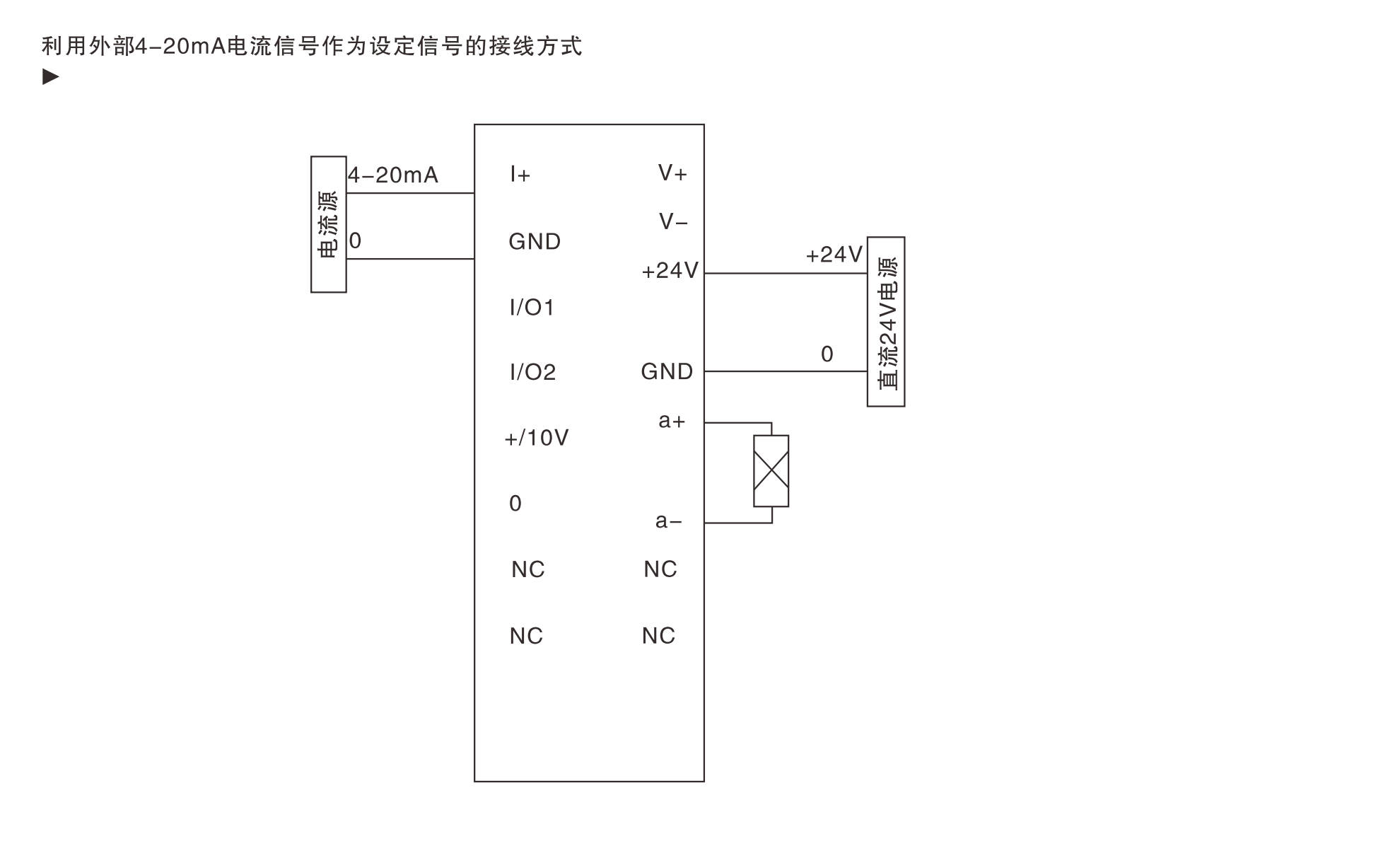

    3:外部信号采用4-20mA输入信号控制,I+接电流输入端,GND接输出端。



    工作电压    +US

    +24V

    浪涌电压   Umax

    +40V

    最小开启电压 Umin

    +18V

    最大驱动电流 Imax

    2.5A

    保险丝       FUSE

    2A(5A)

    差分电压输入

    范围        UC

    0……+10V

    分辨率      Fb

    <10mV

    自带参考电压

    +10V输出

    电流输入

    4……20mA(4mA对应0%,12mA相当于50%,20mA相当于100%

    数字量输入输出

    5V或者3.3V标准电压

    连接形式

    接头端子插拔式

    允许的工作温度范围

    0-50℃

    存储的温度范围

    -40-85℃

    模块外形(长×宽×高)

    100×23×114


    -35mm导轨安装
