数字式比例放大器(HY-PQAP-0X-D2) 100系列

同类其它型号
HY-PQAP-0X-D1
HY-BFDM-0X-D2
PDF样本下载
  • 工作特征
  • 订货型号
  • 管脚分配
  • 接线示意图
  • 技术参数
    • 适用于控制各种不带位移反馈的双比例电磁阀
    • 直接+24V供电
    • CPU采用功能强大的32位处理器
    • 最小驱动电源实时可调
    • 且不得大于最大驱动电流2.5A(出厂设置值位0)
    • 最大驱动电流25A且可调,
    • 可调范围为设定的最小值至2.5A(出厂设置值为0.8A)
    • 斜坡上升速度和下降速度分别可设置(0.01-5s)(出厂设置速度值最大值0秒)
    • 通过指示灯,数码管和按键进行工作状态,功能以及参数的显示调整
    • 用户数据可设定、可存储。受密码保护
    • 控制信号为差分电压输入或者电流输入
    • 系統自带参考电压输出,连接外部电位器即可作输入控制信号
    • 采用高频PWM伺服驱动技术和快速驱动回路
    • 故障诊斷功能,对供电欠压、线圈短路、开路等异常状况进行提示
    • 电源错级保护

    接线端子

    功能和接线方式

    1   S1

    备用

    2   S2

    备用

    3   S3

    备用

    4   CI+

    CI+: 0……10V(接电位器信号或者类似PLC控制器差分信号高电位端)

    5   CI-

    CI-: 0V(接参考端VR-或者类似PLC控制器差分信号低电位端)备用

    6   C2+

    备用

    7   C2-

    备用

    8   VR+

    参考电压+10V输出(接10K或者20K电位器的一端)

    9   VR-

    0V输出(接10K或者20K电位器的另一端)

    10  +US

    +24V电源输入(V+)

    11  GND

    电源地输入(V-)

    12    P-

    电磁阀输出负端

    13    P+

    电磁阀输出正端

    14    F-

    电磁阀输出负端

    15    F+

    电磁阀输出正端


    备注:控制信号输入有2种方式

    1:利用放大器自带的10V参考电压输出,只需接入10K或20K的电位器,将电位器接入VR+和VR-,另一输出端则接入CI+(流量控制信号)或者C2+(压力阀控制信号),CI-或C2-接VR-,接两个电位器即可分别控制压力阀和流量阀;

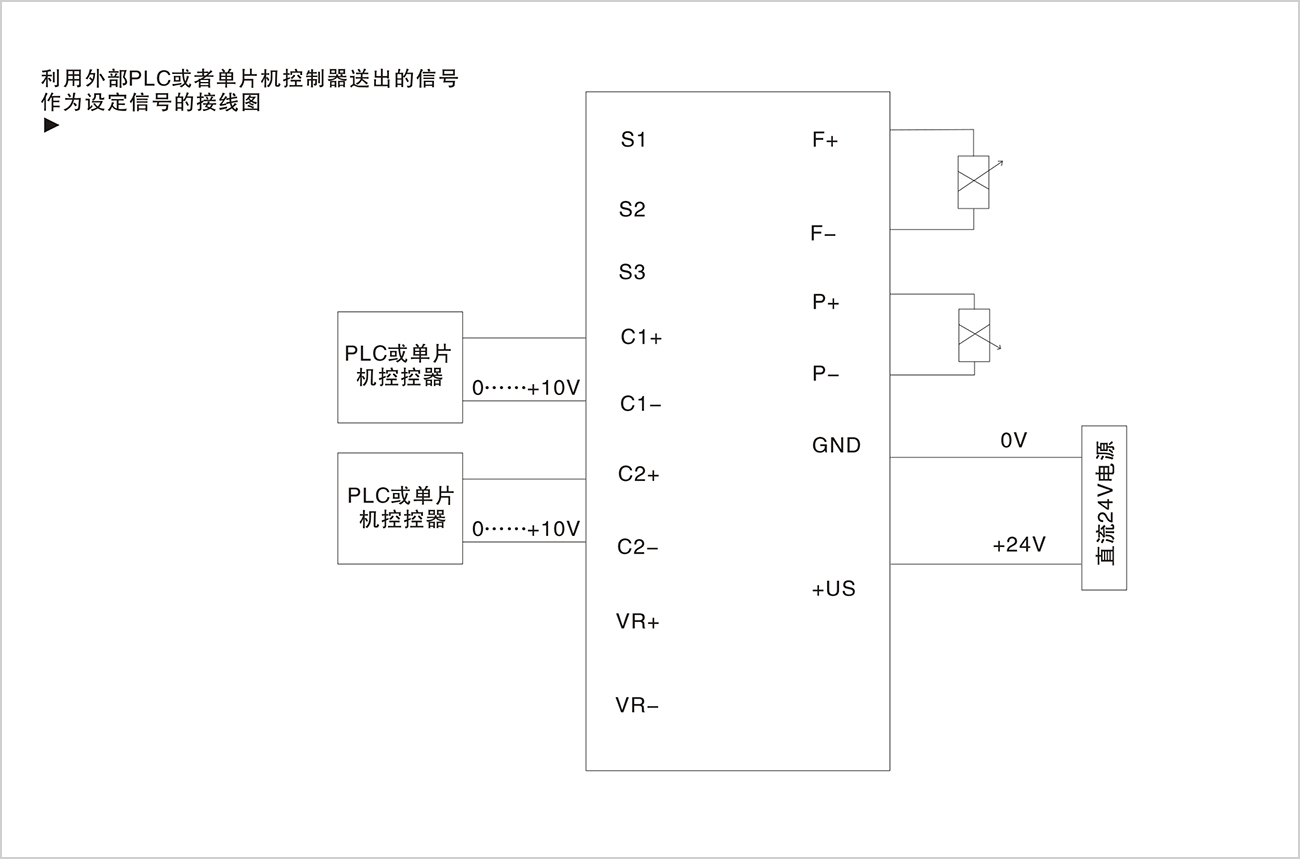

    2:外部信号由控制器(比如PLC或者自制的控制器)接入,信号类型为差分信号,差分电压范围为0……+10V,控制压力电磁阀的接线端子为CI+和CI-,其中CI+接信号高电位端,CI-接低电位端;控制流量电磁阀的接线端子为C2+和C2-,其中C2+接信号高电位端,C2-接低电位端;


    工作电压    +US

    +24V

    浪涌电压   Umax

    +40V

    最小开启电压 Umin

    +18V

    最大驱动电流 Imax

    压力阀线圈:1A,可调范围为最小值至1A

    流量阀线圈:1A,可调范围为最小值至1A

    最小驱动电流 Imin

    0A可调范围:小于最大值

    保险丝       FUSE

    2A(5A)

    差分电压输入

    范围        UC

    0……+10V

    分辨率      Fb

    <10mV

    自带参考电压   VR+

    VR-

    10V

    0

    电流控制信号输入

    4……20mA(4mA对应0%,20mA对应100%

    接线方式

    15针接头(螺纹接线端子)

    允许的工作温度范围

    0-50℃

    存储的温度范围

    -40-85℃


    定位孔螺钉或者35mm导轨安装
