3位单液控单向阀(直通式)

使用说明:
先导式单向阀用于单向阻断油缸,流体单向流动,并反向堵住流体,直到压力作用

应用:
连接V 到压力流量,连接 C到执行机构执行机构想要被阻断的一侧,连接管路到先导线路
PDF样本下载
  • 技术参数
  • 机能符号

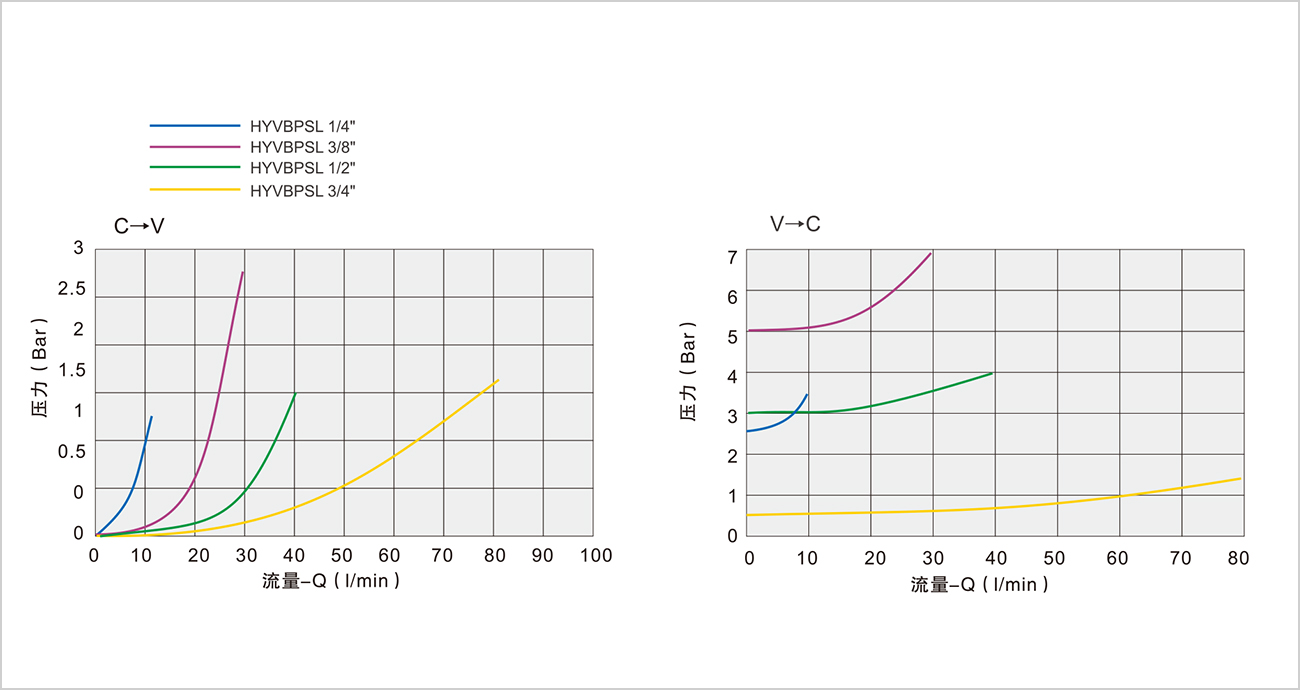

  • 压力下降曲线
  • 外形尺寸
  • 规格

    1/4”

    3/8”

    1/2”

    3/4”

    1”

    先导比

    1:9.8

    1:6.5

    1:4.6

    1:4.4

    1:4.5

    最大流量(L/min)

    15

    30

    45

    80

    120

    最大压力(Bar)

    350

    300

    300

    250

    250

    开启压力(Bar)

    2.5

    5

    3

    0.5

    0.5



    型号

    V/C

    Pil.

    L

    S

    S1

    HYVBPSL1/4”

    G1/4”

    G1/4”

    103

    36

    11

    HYVBPS3/8”

    G3/8”

    G1/4”

    109

    40

    11.5

    HYVBPS1/2”

    G1/2”

    G1/4”

    120

    42

    11

    HYVBPS3/4”

    G3/4”

    G1/4”

    131

    55

    14

    HYVBPS1”

    G1”

    G1/4”

    185

    70

    14
