双液控单向阀，用于 12 mm 管式安装 (DIN 2353)
先导式单向阀用于双向阻断执行机构，流体单向流动，并反向堵住流体，直到压力作用可轻易被安装于油缸。根据要求，提供配件，用于安装在油缸的某一特定中心距。
应用:

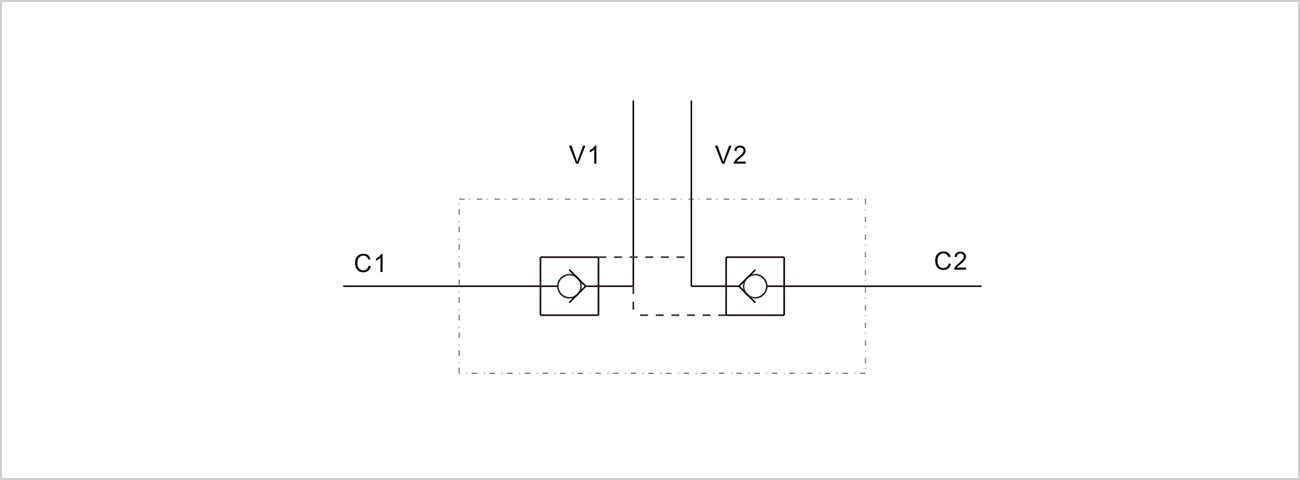

连接V1 和 V2 到压力流量，连接C1和C2 到管路的执行机构。
|
规格 |
1/4”L 2 CEXC |
3/8”L 2 CEXC |
1/4”L 2 CEXC-10L |
|
先导比 |
1：5.5 |
||
|
最大流量（L/min） |
20 |
30 |
20 |
|
最大压力（Bar） |
350 |
||
|
开启压力（Bar） |
4 |
4 |
5.5 |
|

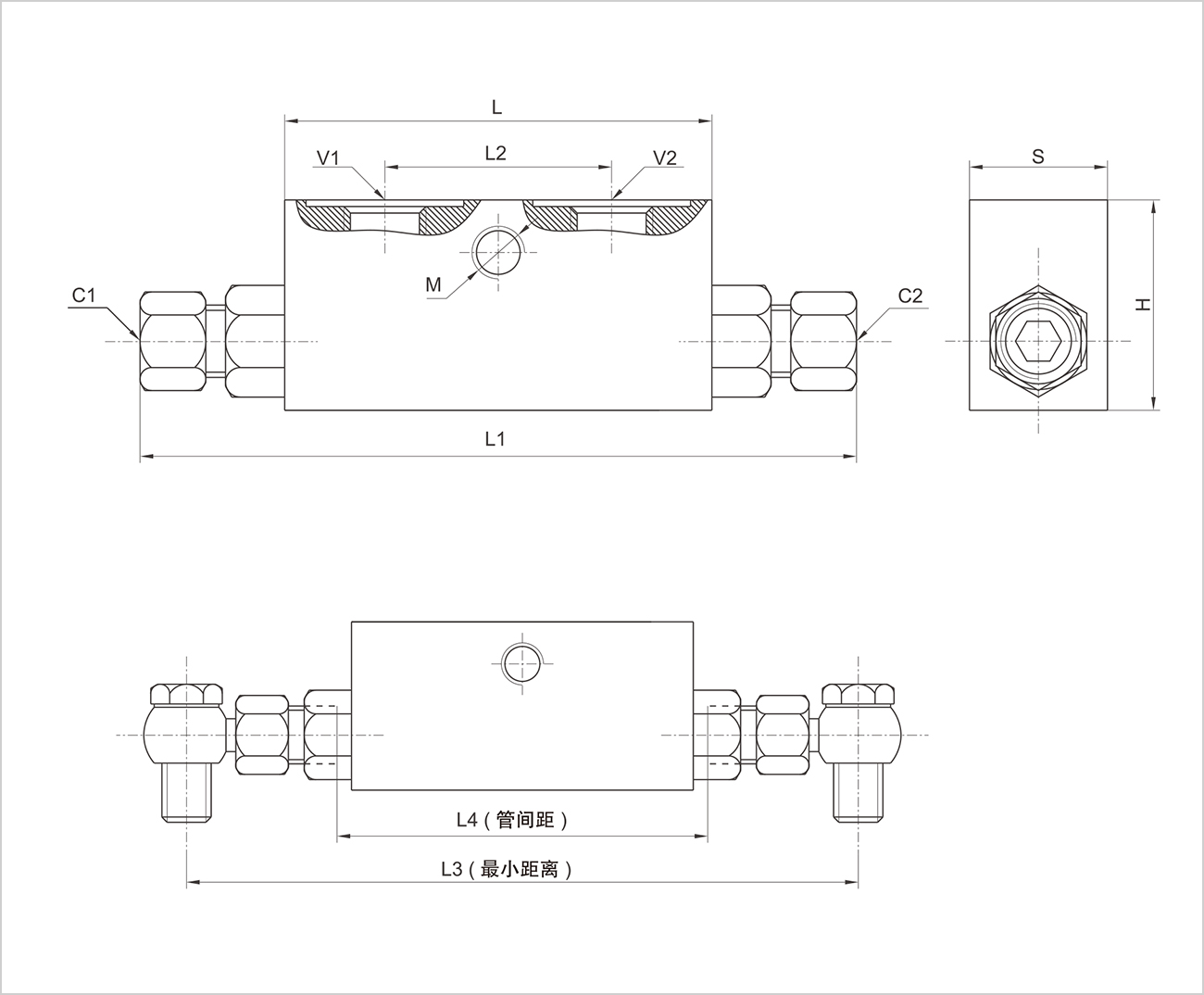

型号 |
V1/V2 |
C1/C2 |
L |
L1 |
L2 |
L3 |
L4 |
M |
H |
S |
|
HYVBPDE1/4”L 2 CEXC |
G1/4” |
12L |
64 |
134 |
36 |
160 |
84 |
M8 |
40 |
30 |
|
HYVBPDE3/8”L 2 CEXC |
G3/8” |
12L |
64 |
134 |
36 |
166 |
84 |
M8 |
40 |
30 |
|
HYVBPDE1/4”L 2 CEXC-10L |
G1/4” |
10L |
64 |
131 |
36 |
160 |
84 |
M8 |
40 |
30 |
