HY-TS98-31 比例减压/溢流阀

描述:
螺纹插装式、先导滑阀式液压/溢流阀,利用可变电输入可实现指定范围内的连续调节。输出压力与DC电流输入成比例,该阀在设备中可用作压力限制装置。

工作原理:
未通电时,  HY-TS98-31允许油液从③到④双向流动而封闭口②。线圈通电时,③将连至 ②,③处的受控压力与线圈中的电流成比例。如果③处的压力超过线圈产生的设定值,则③处向④处溢流。油口④的背压将1:1加在压力设定值上。

注:通过定制,该产品可具有特殊的OEM性能曲线。请咨询华液公司。
PDF样本下载
  • 参数说明
  • 型号说明
  • 机能符号
  • 外形尺寸

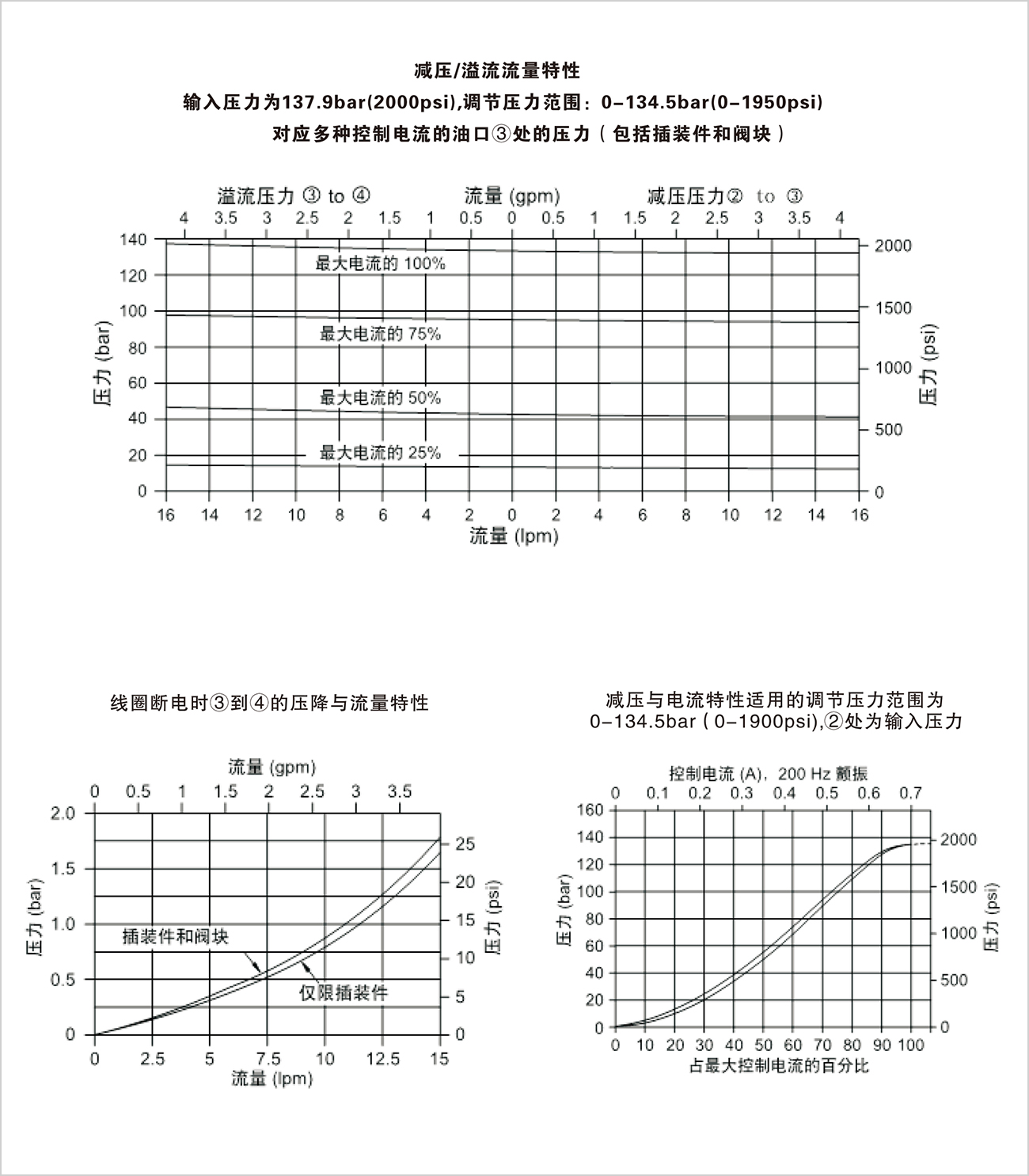

  • 特性曲线
  • 技术参数(使用时如果超出规定技术参数的范围,请咨询华液公司)

    型号

    HY-TS98-31

    安装位置

    如果可能,阀的安装应低于油箱液面。这样就可以使衔铁中保持油量,从而避免残留气泡引起的不稳定。如果这种安装无法实现,将阀水平安装将取得最佳效果。

    贮藏温度(℃)

    -20 ℃至+55 ℃

    使用环境温度(℃)

    -20 ℃至+50 ℃

    液压参数

    油口②处的最大入口压力

    207bar(3000psi)

    额定流量

    线圈断电,油口③到④的压降为45psid时:11.4lpm(3gpm)

    通道

    自由流通:线圈断电时③到④双向流动;

    减压工况:线圈通电时②到③;

    溢流:线圈通电时③到④;油口①非外部联接

    死区

    12VDC线圈为0.150A;

    24VDC线圈为0.075A

    最大先导流量

    0.4lpm(0.12gpm)

    工作介质

    矿物质液压油、磷酸酯液压油

    粘度范围

    7.4~420cst(50~2000sus)

    温度范围

    -30 ℃~+175 ℃(-20~350℉),标准丁腈橡胶密封

    阀孔

    98-3

    电气参数

    最大控制电流

    12VDC线圈为0.70A;

    24VDC线圈为0.35A

    控制电流由零变到最大时的工作溢流压力范围

    0-138bar(0-2000psi)
