隔爆比例直动式溢流阀(73)

PDF样本下载
  • 技术参数
  • 型号说明
  • 机能符号

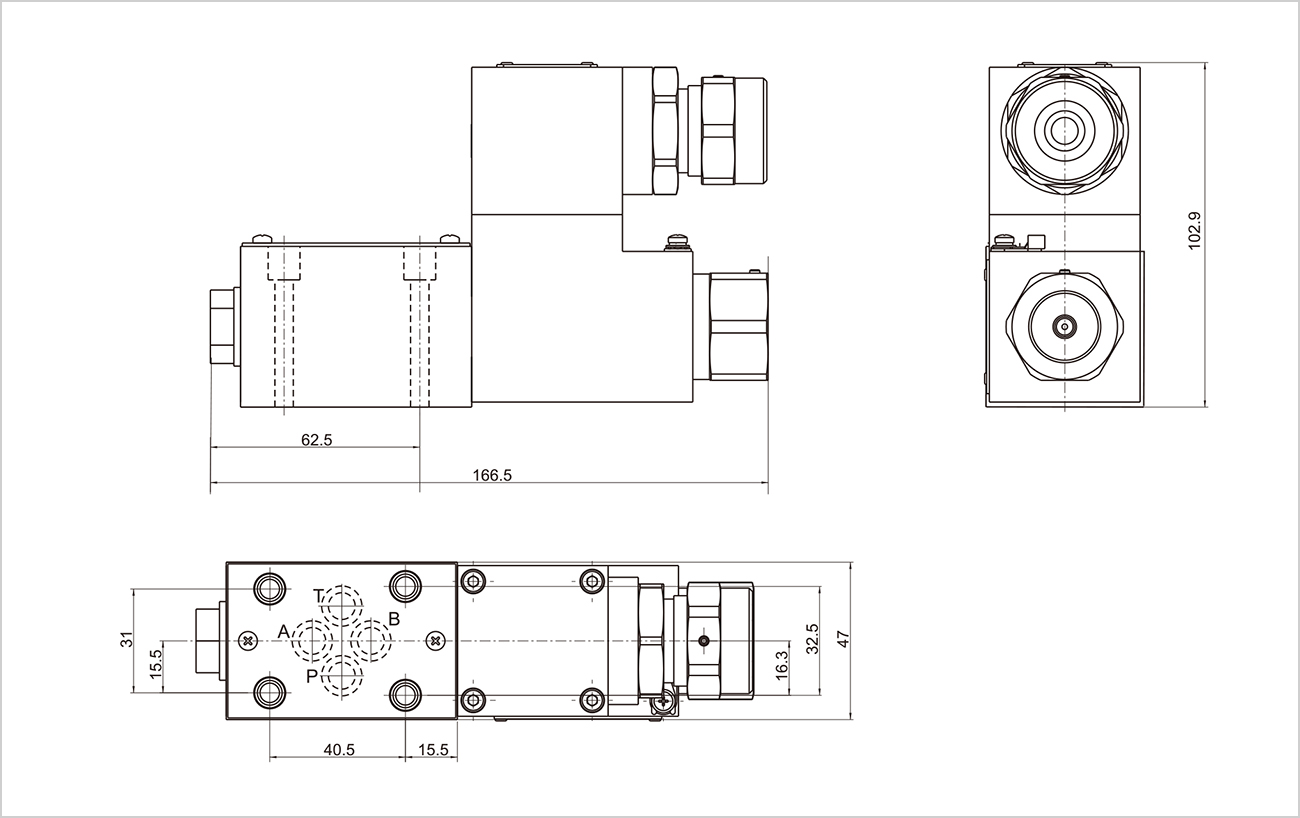

  • 外形尺寸
  • 底板尺寸
  • 规格

    02

    最高工作压力(MPa)

    油口P

    25

    油口T

    单独零压引回油箱

    压力等级(MPa)

    7   16   25

    最大流量(L/min)

    1.5

    工作介质

    矿物质液压油;磷酸酯液压油

    介质温度范围(℃)

    -20~70

    介质粘度范围(mm²/s )

    12~380

    滞环(%)

    ±2

    重复精度(%)

    ±2.5

    线性度(%)

    ±4

    工作电压(V)

    直流24

    额定电流(mA)

    800                 1500

    防护等级

    IP65

    污染度

    油液最高允许污染度按NAS1638第9级,推荐过滤器过滤精度最小β10 ≥75。


    安装螺钉

    规格

    数量

    拧紧扭矩

    M5X45-10.9

    4

    9Nm


    说明事项:
    1、安装使用本产品前请仔细阅读《使用说明书》
    2、产品可任意安装,优先考虑水平位置。
    3、液压系统所用介质必须过滤,过滤精度至少20μm。
    4、安装螺钉请按样本中所列参数选用。
    5、与阀连接的表面,粗糙度要求Ra0.8,平面度要求0.01/100mm。
