隔爆电磁换向阀(53)

PDF样本下载
  • 技术参数
  • 型号说明
  • 机能符号
  • 外形尺寸
  • 底板尺寸
  • 规格

    02

    03

    最高工作压力(MPa)

    进口P,A,B

    31.5

    进口T

    10

    最大流量(L/min)

    80

    120

    工作介质

    矿物质液压油;磷酸酯液压油

    介质油温范围(℃)

    -20~70

    介质粘度范围(mm²/s )

    2.8~380

    工作电压1)   ( V )

    直流

    24

    交流2)

    127/50Hz,  220/50Hz

    电磁铁功率3)  (W)

    18

    27

    防护等级

    IP65

    污染度

    油液最高允许污染度按NAS1638第9级,推荐过滤器过滤精度最小β10 ≥75。


    1)工作电压与隔爆类别有对应关系,详见E.2.1《产品介绍》。
    2)交流供电时电磁铁内嵌有整流电路,无需外部整流装置。
    3)电源能够提供瞬时功率18W。

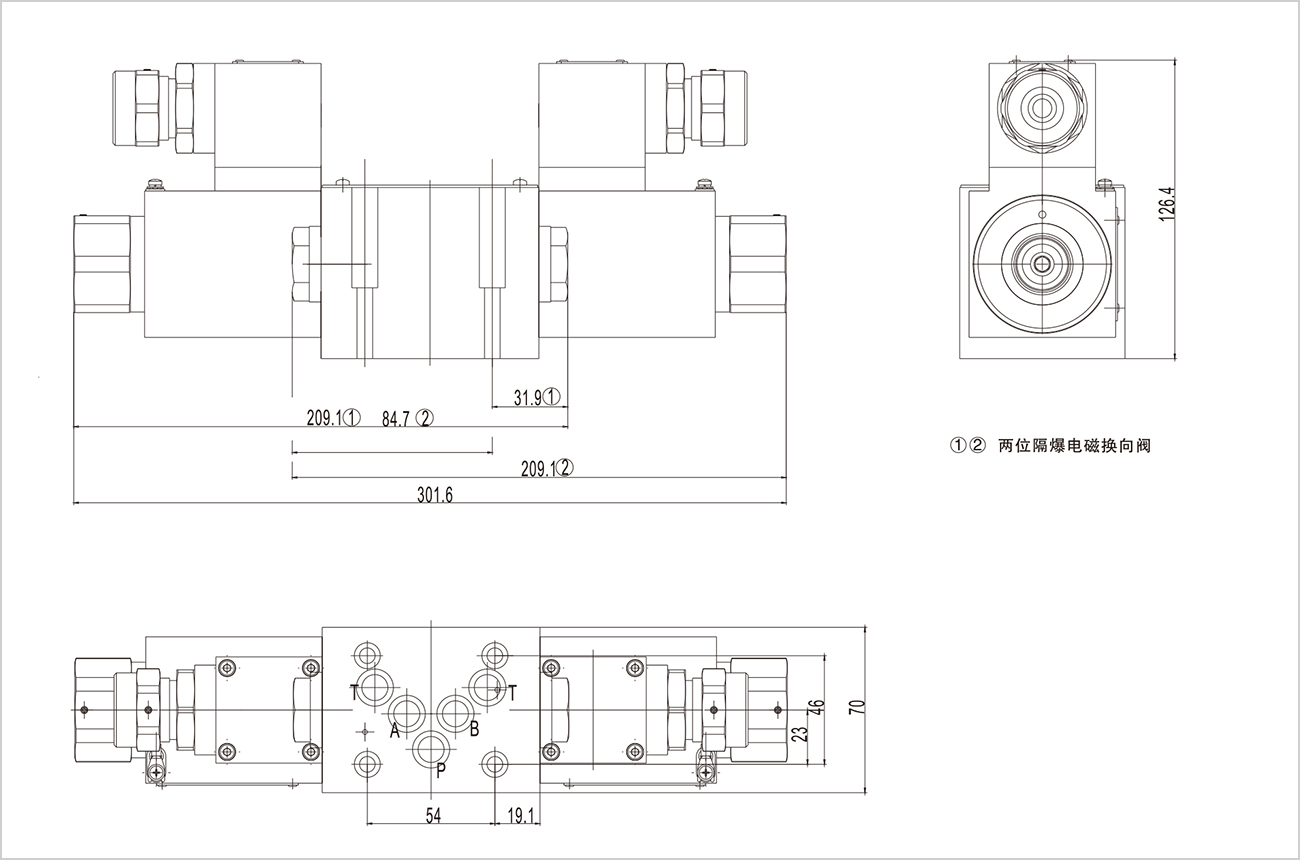

    02 外形尺寸

    03  外形尺寸

    02 底板尺寸



    规格

    数量

    拧紧扭矩

    M5x45-10.9

    4

    9Nm


    03  底板尺寸



    规格

    数量

    拧紧扭矩

    M6x40-10.9

    4

    15Nm

    说明事项:

    1、安装使用本产品前请仔细阅读《使用说明书》
    2、产品可任意安装,优先考虑水平位置。
    3、液压系统所用介质必须过滤,过滤精度至少20μm。
    4、安装螺钉请按样本中所列参数选用。
    5、与阀连接的表面,粗糙度要求Ra0.8,平面度要求0.01/100mm。
