抗气冲双向交叉溢流阀

使用和操作方法:
此阀用于阻断压力,使得一个液压马达的两个油口压力达到某个设定值:当它达到压力设定值,此阀打开,允许压力卸载进T口。此溢流阀提供快速和准确的过载保护,可预防气冲现象的发生,避免油箱里的油回流到单向阀。建议将单向阀安装在油箱出口处。

应用:
连接M1和M2到马达,连接P1和P2到压力流。连接T口到油箱。为了避免出现压降,确保使用规范,强烈建议安装到执行元件上。
PDF样本下载
  • 技术参数

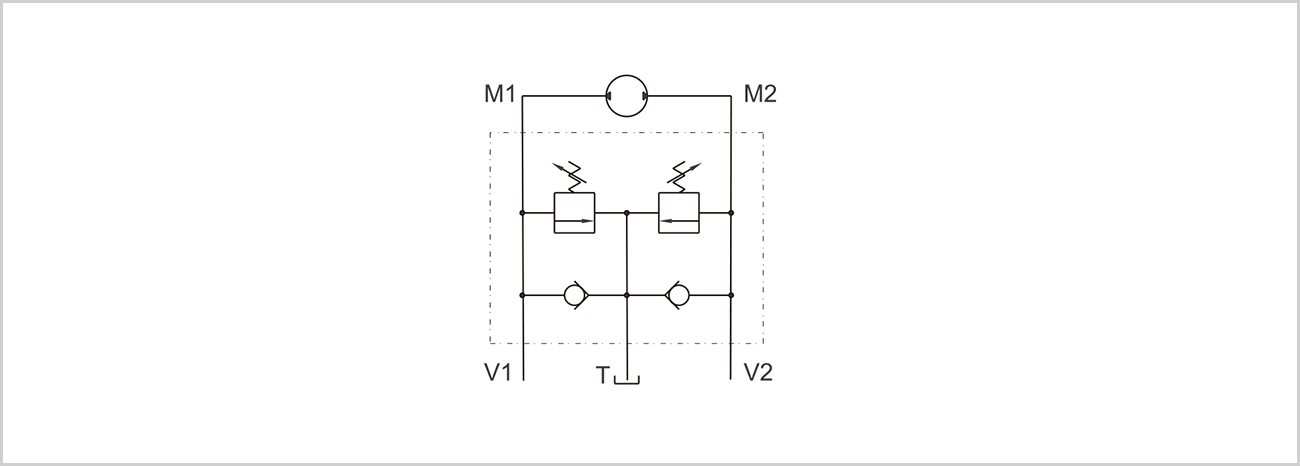

  • 机能符号

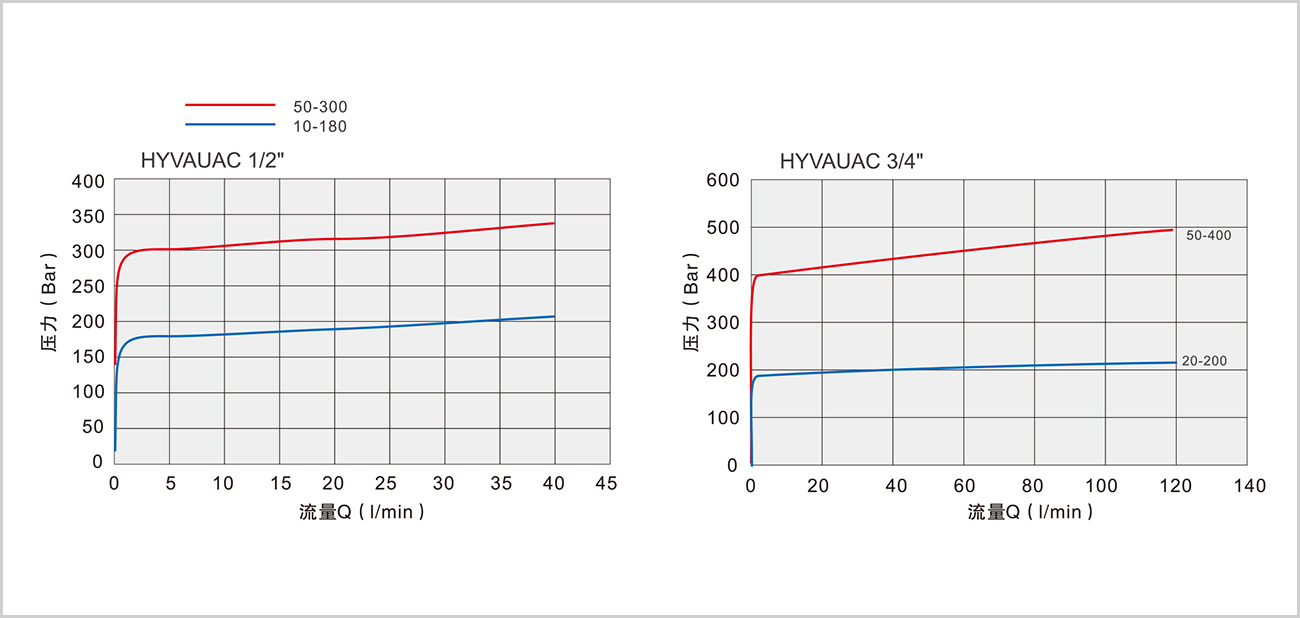

  • 压降曲线

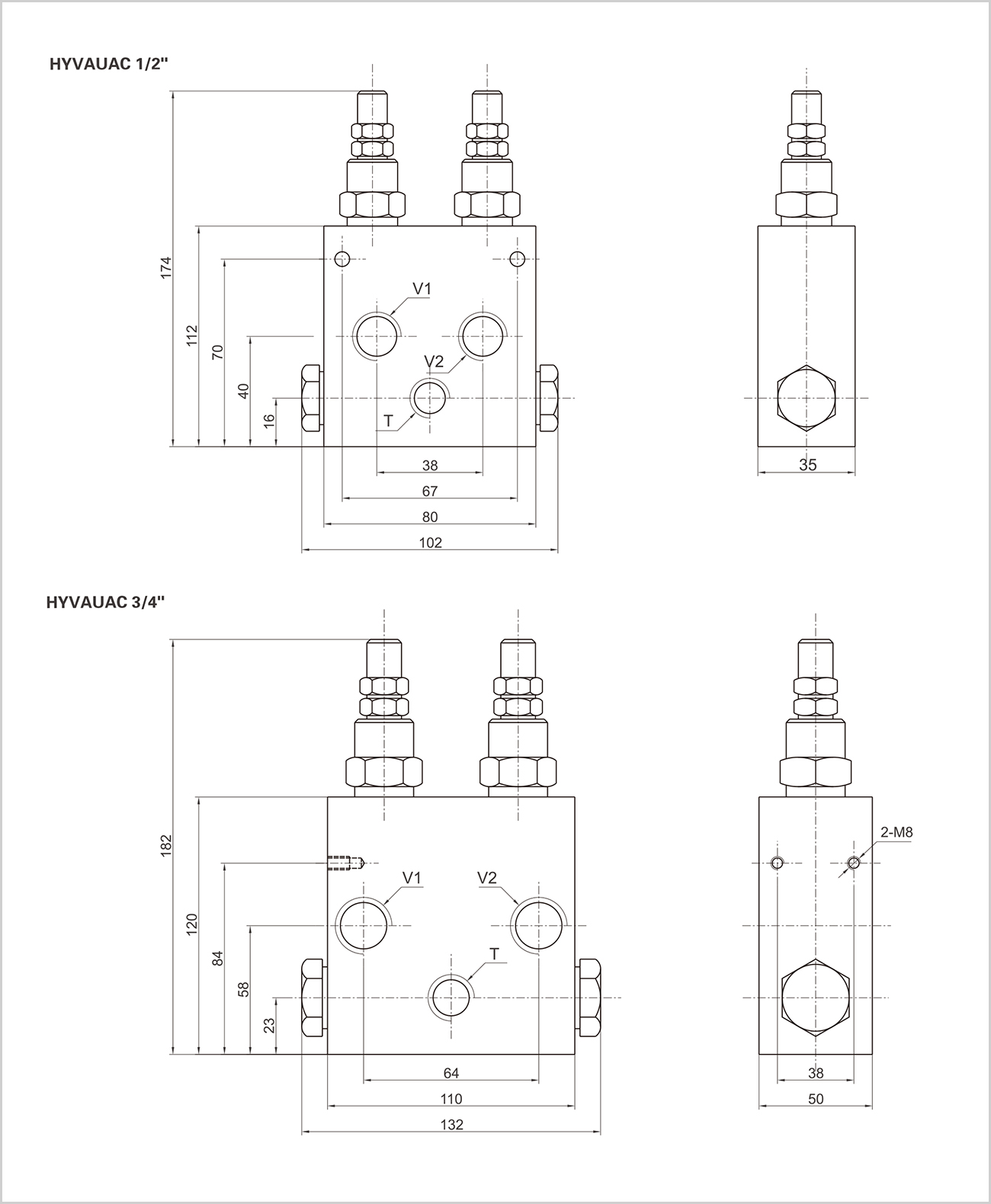

  • 外形尺寸
  • 规格

    1/2”

    3/4”

    最大流量(L/min)

    70

    110


    弹簧

    HYVAUAC1/2”

    设定范围(Bar)

    压升

    (Bar/turn)Q=4L/min

    30

    50

    标准设定(Bar)

    90

    150

    弹簧

    HYVAUAC3/4”

    设定范围(Bar)

    20-200

    50-400STANDARD

    压升

    (Bar/turn)Q=4L/min

    40

    80

    标准设定(Bar)

    160

    180



    型号

    V1/V2

    T

    HYVAUAC1/2”

    G1/2”

    G3/8”

    HYVAUAC 3/4”

    G3/4”

    G1/2”
