比例先导式溢流阀(BY 70系列)

本阀是由比例直动式溢流阀、安全阀和低噪音溢流阀组成,根据输入电流的大小比例控制系统压力。
PDF样本下载
  • 技术参数
  • 型号说明
  • 机能符号
  • 特性曲线
  • 外形尺寸
  • 底板尺寸
  • 规    格

    03

    06

    10

    最高工作压力  (Mpa)

    31.5

    31.5

    31.5

    最大流量     (L/min)

    100

    200

    400

    最小流量     (L/min)

    3

    额定电流       (mA)

    800

    线圈电阻        (Ω)

    10

    滞   环         (%)

    <±1.5

    重复精度        (%)

    <±2

    污染度

    油液最高允许污染度按NAS1638第9级,

    推荐过滤器过滤精度最小β10≥75。

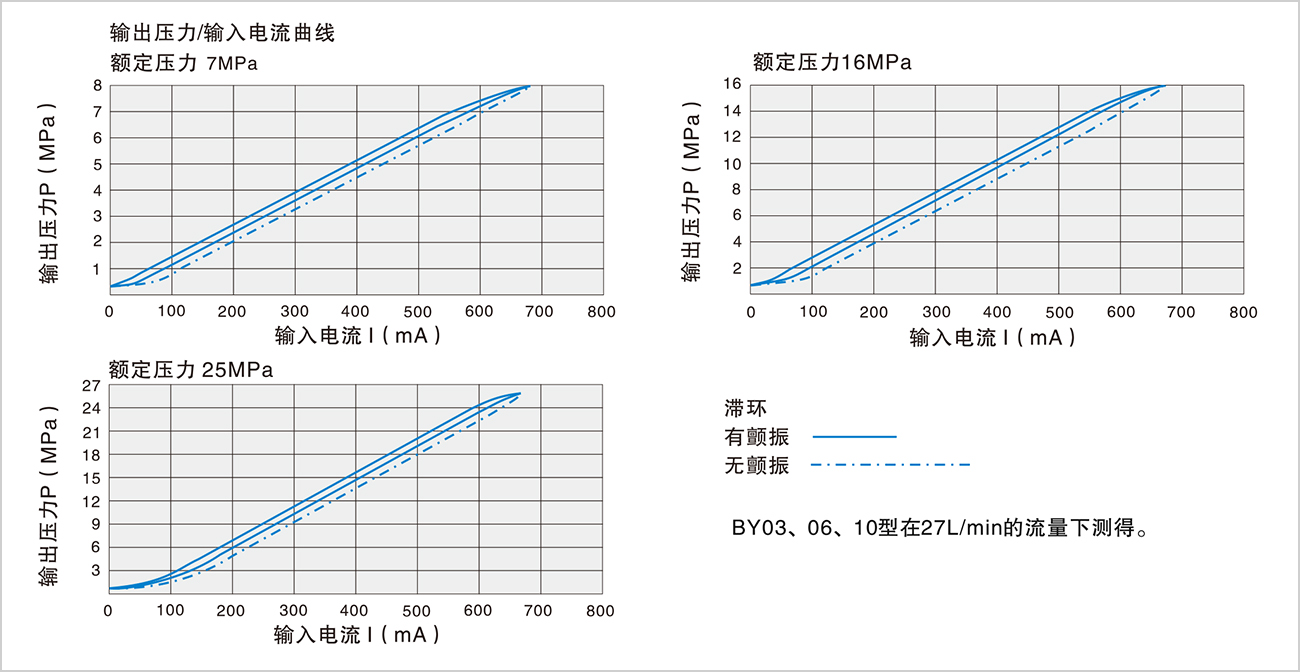

    03、06、10型特性曲线(试验条件ν=36X10-6m2/S  t=500C)


    特性曲线(试验条件ν=36X10-6m2/S  t=500C)


    规则

    A

    B

    C

    D

    E

    F

    G

    H

    J

    K

    d1

    d2

    d3

    BY-03

    197

    193

    112

    54

    80

    22.2

    47.6

    0

    54

    25.8

    12

    6

    12/26

    BY-06

    197

    197

    119

    69.8

    102

    11.1

    55.6

    23.8

    66.7

    16.3

    25

    6

    16/26

    BY-10

    197

    200

    150

    82.5

    116

    12.7

    76.2

    31.7

    89

    18

    32

    6

    18/26


    使用注意事项:选择朝上放气孔排出管路内空气
